Volumenstrom-Messeinrichtung (VME-X)

Volumenstrom Messeinrichtung, mittels Messkreuz für Axialventilatoren

  • Die Volumenstrommesseinrichtung dient zur Erleichterung der Ermittlung des Betriebsvolumenstromes eines in einer luftechnischen Anlage eingebauten Ventilators mit geringen Differenzdrücken
  • Zum Einsatz kommen zwei um 90° versetzte Messlanzen
  • Volumenstrommessung bei Wartungslauf einfach möglich
  • Als Zubehör für Lüftungsventilatoren der Baureihe Axial, Radial
  • Ausgabe eines Differenzdruckes woraus mithilfe einer Kennlinie direkt auf den vorliegenden Volumenstrom geschlossen werden kann
  • In Verbindung mit Ventilator-Diagnosesystem (VD) oder Druckmessdose (CPG) direkte Volumenstromanzeige möglich
  • Ideal zur Volumenstromermittelung bei frei ansaugender Einbausituation
  • Die Kalibrierkurve wird in Abhängigkeit von den ventilatorspezifischen Parametern individuell erstellt

Allgemeine Informationen

Anwendung

Für Axial-/Radialventilatoren zur Lüftungs-/Entrauchungszwecke nach DIN EN 12101-3 F300

Die Volumenstrommesseinrichtung dient zur Erleichterung der Ermittlung des Betriebsvolumenstromes eines in einer lufttechnischen Anlage eingebauten Ventilators. Bei Axial-/Radial Ventilatoren Lüftung und ENtrauchung ist die Volumenstrommesseinrichtung in einen separaten Schacht installiert.

1. Volumenstrombestimmung mit externem/tragbarem Differenzdruckmessgerät:

1.1 Den Differenzdruck zwischen den beiden Messstellen (gekennzeichnet mit - und +) mit einem Differenzdruckmessgerät messen. Das Messgerät muss dem Messwert entsprechend eine ausreichende Genauigkeit und Auflösung besitzen. Differenzdurckgeräte müssen in regelmäßigen Abständen kalibriert werden.

1.2. Am Volumenstrom/Differenzdruckdiagramm den Betriebsvolumenstrom in Abhängigkeit der Ansaugdichte ablesen.

In der Regel werden die Kalibrierdiagramme auf eine Bezugsdichte von 1,2 kg/m3 bezogen. Bei steigender Abweichung der Bezugsdichte zur tatsächlichen Dichte vergrößert sich die Messunsicherheit. Ist die tatsächliche Dichte bekannt, kann der gemessene Differenzdruck auf Bezugsdichte 1,2 kg/m3 umgerechnet werden. Differenzdruck 1,2 =DifferenzdruckMessung*Dichte1,2/ DichteMessung Formel zur Bestimmung des Volumenstroms:    q = K x A x √(2 x dpVME /ρ) q: Volumenstrom (m³/s);    K: Korrekturfaktor;    A: Bezugsfläche  (m²);   dpVME: Differenzdruck (Pa);   ρ: Dichte

2. Automatische Volumenstromermittlung mit VD (Ventilatordatenrekorder)

Alternativ kann die Volumenstrombestimmung automatisch über das VD System erfolgen. Der Volumenstrom kann  entweder mit Hilfe der Fan Visual Software über das Menü Istwertanzeige angezeigt werden oder direkt am LCD Display des VD abgelesen werden.


Zubehör

Auswertegeräte:

  • VD
  • CPG
Klassifizierung, Normen und Richtlinien
  • DIN EN 12101-3 F300
Ausführung
  • Für Axial-/Radialventilatoren Lüftung und Entrauchung nach DIN EN 12101-3 F300
  • 2x Messlanzen in einem separaten Schacht, 90° versetzt eingebaut
  • Volumenstrommessung für VD Lesegerät oder Druckmessdose geeignet
Bauteile und Eigenschaften

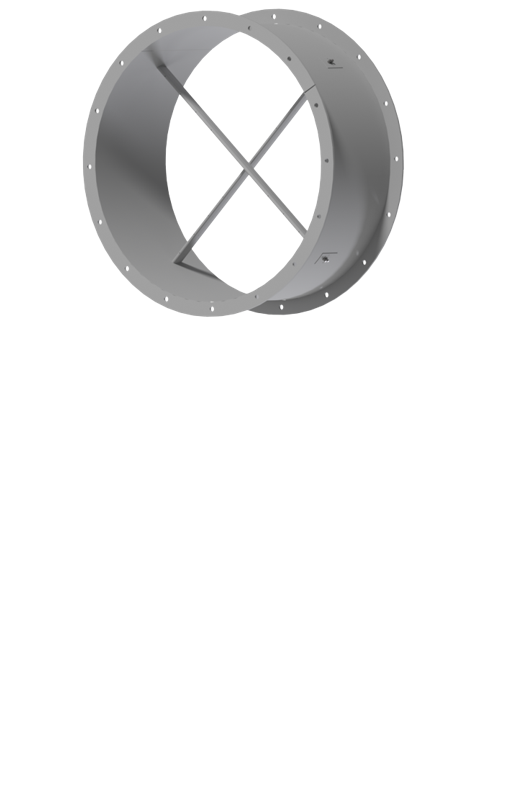

Volumenstrommesseinrichtung (VME-X) mit Messlanzen

  • Verlängerungsschacht mit Flansch, Lochreihe R3
  • 2x Messlanze 90° versetzt
  • Messleitung
Besondere Merkmale
  • Volumenstrom wird über dynamischen Druck und Korrekturfaktor ermittelt
  • Anhand einer p - V Kennlinie kann vom ausgegebenen Differenzdruck direkt auf den Volumenstrom geschlossen werden
  • In Verbindung mit Ventilator-Diagnosesystem (VD) oder Druckmessdose direkte Volumenstromanzeige möglich
  • Mithilfe CPG ist eine Druck- bzw. Volumenstromkonstandregelung möglich
  • Kann auch bei Bestandsventilatoren nachgerüstet werden
  • Die Einsatzgrenzen der Messeinrichtung sind zu beachten
Technische Daten

Die Kalibrierkurven gelten für Luft. Die Anwendung ist auf die in den Spezifikationsblättern angegbenen Grenzen beschränkt. Die Genauigkeit des Systems ist zudem im wesentlichen von den Einbaubedingungen und den saugseitigen Zuströmbedingungen des Ventilators abhängig. Ungleichmäßige und drallbehaftetet Ventilatorzuströmung beinträchtigt die Genauigkeit der Volumenstromesseinrichtung. Die Differenzdruckmessung kann mit Hilfe von elektronischen Differenzdruckaufnehmern oder anderen handelsüblichen mechanischen oder hydrostatischen Messaufnehmern erfolgen. Der Messbereich der verwendeten Differenzdruckmessgeräte sollte 0- 2000 Pa betragen. Die Auflösung sollte 1 Pa betragen. Die Genauigkeit des verwendeten Messgerätes sollte mindestens 2,5% vom Messwert betragen. Die Messgenauigkeit des Volumenstrommesssystems liegt etwa bei +-5%.


Materialien und Oberflächen
  • Schacht aus pulverbeschichteten oder verzinktem Stahlblech
  • Druckschläuche aus Polymer
  • Messlanze aus Aluminium
Nenngrößen
  • 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600

Technische Information

Funktion, Ausschreibungstext

  • FUNKTION
  • AUSSCHREIBUNGSTEXT

Die am Ventilator installierte Volumenstrommesseinrichtung dient zur Bestimmung des vom Ventilator geförderten Volumenstromes im Einbauzustand. Die Bestimmung des Volumenstromes erfolgt durch Differenzdruckmessung. Das Messsystem ist ventilatorspezifisch individuell angepasst. Ventilatorbauart, Ansaugdichte, Drehzahl und Baugröße sind die wesentlichen Einflussgrößen. Die Kalibrierkurven werden individuell in Abhängigkeit der oben genannten Einflussparameter erstellt und sind nicht auf andere Ventilatorbauarten und  -baugrößen anwendbar. Von der Auslegungsdrehzahl abweichende Betriebsdrehzahlen führen insbesondere bei kleineren Drehzahlen zu größeren Ungenauigkeiten. Die Messeinrichtung VME-X besteht aus 2x um 90° versetzten Messlanzen die in einem extra Schacht vor dem Ventilator sitzen. Durch die Messlanzen ist keine Anströmkalotte notwendig.

Volumenstrommesseinrichtung VME-X:

Die fest am Ventilator installierte Volumenstrommesseinrichtung dient zur Bestimmung des vom Ventilator geförderten Volumenstromes im Einbauzustand. Die Bestimmung des Volumenstromes erfolgt durch eine einfache Differenzdruckmessung zwischen dem statischen und totalen Druck, welcher auf die Messlanze wirkt. Die Kalibrierkurve wird in Abhängigkeit von den ventilatorspezifischen Parametern individuell erstellt. Hierbei sind Ventilatorbauart, Ansaugdichte, Drehzahl und Baugröße die wesentlichen Einflussgrößen. Die Kalibrierkurve wird individuell in Abhängigkeit der oben genannten Einflussparameter erstellt und ist nicht auf andere Ventilatorbauarten und -baugrößen anwendbar. Von der Auslegungsdrehzahl abweichende Betriebsdrehzahlen führen insbesondere bei kleineren Drehzahlen zu größeren Ungenauigkeiten. Die Betriebsanleitung ist zu beachten.

Die Volumenstrommesseinrichtung VME-X besteht aus:

  • Verlängerungsschacht mit Flansch, Lochreihe R3
  • 2x Messlanze 90° versetzt mit Druckmessanschlußadapter
  • Dokumentation mit Volumenstrom-Kalibrierkurve
  • Die Volumenstrommesseinrichtung ist für Axial-/Radial Ventilatoren für Lüftung und Entrauchung einsetzbar. Die Einsatzgrenzen der Messeinrichtung sind zu beachten.

Abmessungen

  • Abmessungen

Baugröße

ødi. L.

øk

øD

L1

z x d

315

355

400

450

500

560

630

710

800

900

1000

1120

1250

1400

1600

1800

2000

320

356

386

56,5

8 x 9,5

359

395

425

64

8 x 9,5

401

438

468

75,5

12 x 9,5

450

487

517

81,5

12 x 9,5

504

541

571

94

12 x 9,5

565

605

643

102,5

16 x 11,5

634

674

712

124,5

16 x 11,5

711

751

789

134

16 x 11,5

797

837

875

156,5

24 x 11,5

894

934

972

168

24 x 11,5

1003

1043

1081

189

24 x 11,5

1124

1174

1214

206,5

24 x 11,5

1261

1311

1351

231,5

24 x 11,5

1415

1465

1545

231,5

24 x 11,5

1587

1637

1717

231,5

32 x 11,5

1780

1830

1910

231,5

32 x 11,5

1997

2047

2167

231,5

32 x 11,5

Schnellauslegung

  • Schnellauslegung

Formel zur Berechnung des Volumenstroms: V=√(2*∆p/⍴)*k*A*3600

V = Volumenstrom [m3/h]

∆p = Diffferenzdruck [Pa]

⍴ = Dichte [kg/m3] (für Luft bei 1013 mbar ca. 1,2 kg/m3, bei abweichenden Bedingungen zu korrigieren)

Die Luftdichte ist abhängig von Aufstellhöhe und Atmosphärendruck und sollte bis von der Standarddichte abweichenden Bedingungen korrigiert/angepasst werden.

k = Korrekturfaktor ⇾ 0,8165

A = Bezugsfläche [m2] (kann aus der untenstehenden Tabelle entnommen werden)

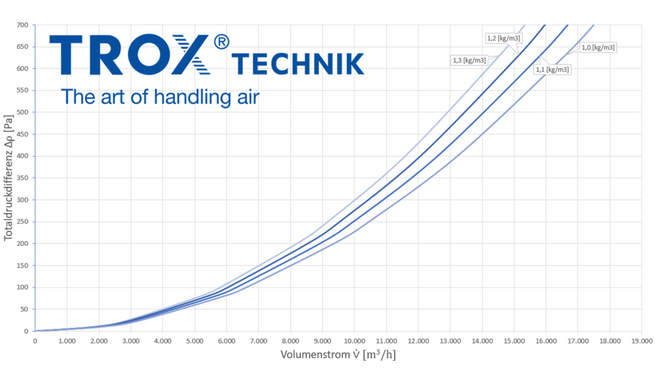

Das Diagramm ist ein Beispiel für die Volumenstromauslegung. In dem Beispiel wurde ein Axialventilator der NG 450 abgebildet.
