Difussor

Diffusor

Diffusor zur Reduzierung des dynamischen Druckes

Zubehör für Axialventilatoren
Zur Reduzierung des Stoßverlustes bei frei ausblasender Einbausituation (Druckrückgewinnung)
Reduziert die Abströmgeschwindigkeit und sorgt für eine Druckrückgewinnung von bis zu 70 % bei Diffusoren mit Innenkern und bis zu 50 % bei Diffusoren ohne Kern

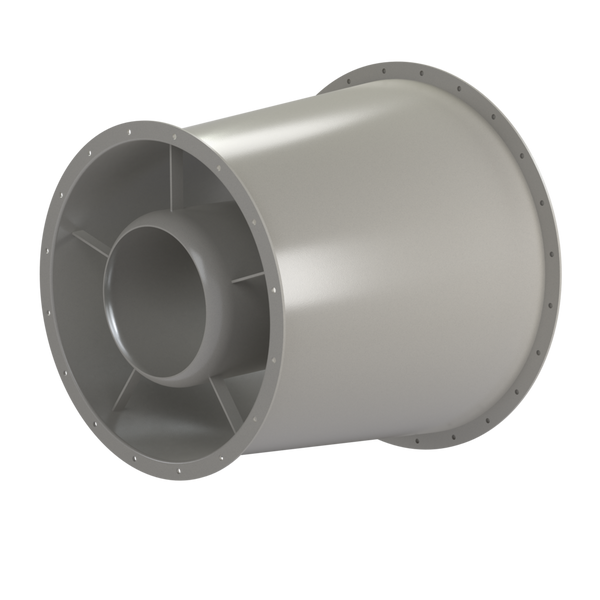

Diffusor ohne Kern für die Baureihen AXO und AXN. Diffusor mit Innenkern für die Baureihe AXN
Ein Diffusor sorgt für eine reduzierte Abströmgeschwindigkeit wodurch nachfolgende Bauteile (z.B. Schalldämpfer oder Filter) effektiver angeströmt werden
Für Lüftungs- oder Entrauchungsventilatoren
Für Entrauchungsventilatoren der Tempertaturklassen F200, F300, F400 oder F600
Als Zubehör eines TROX X-FANS Entrauchungsventilators CE-zertifiziert und geprüft nach EN 12101-3

Allgemeine Information

Anwendung

Zur Reduzierung des Stoßverlustes bei frei ausblasender Einbausituation (Druckrückgewinnung)
Ein Diffusor sorgt für eine reduzierte Abströmgeschwindigkeit, wodurch nachfolgende Bauteile (z.B. Schalldämpfer oder Filter) effektiver angeströmt werden

Besondere Merkmale

Ausgestattet mit beidseitig Flanschen nach DIN 24154-3, wodurch eine direkte Verbindung mit Ventiltor, Rohrsystem und weiterem Zubehör möglich ist. Nur Diffusor mit Innenkern
Diffusor ohne Kern kann optional mit einem Gegenflansch ausgerüstet werden. Damit kann weiteres Zubehör angeschlossen werden

Nenngrößen

315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000

Varianten

Diffusor ohne Kern oder Diffusor mit Innenkern
Für Lüftungs- oder Entrauchungsventilatoren
Für Entrauchungsventilatoren der Tempertaturklassen F200, F300, F400 oder F600

Ausführung

Diffusor ohne Innenkern, Diffusor mit Innenkern
Diffusor ohne Innenkern geeignet für die Baureihe AXO und AXN. Diffusor mit Innenkern geeignet für die Baureihe AXN

Bauteile und Eigenschaften

Diffusoren weiten mit einem optimalen Öffnungswinkel auf und sorgen somit für eine Reduzierung des dynamischen Druckes von bis zu 70 Prozent bei Diffusoren mit Innenkern und 50 Prozent bei Diffusoren ohne Innenkern

Zubehör

Schutzgitter

Konstruktionsmerkmale

Der Diffusor ohne Kern weitet um eine Nenngröße auf
Der Diffusor mit Innenkern weitet um zwei Nenngrößen auf. Der Innenkern hat das Nabenverhältnis des AXN
Der Diffusor mit Innenkern ist ausgestattet mit beidseitig Flansch nach DIN 24154-3, der Diffusor ohne Innenkern druckseitig optional

Materialien und Oberflächen

Oberfläche passend zum Ventilator aus pulverbschichtetem- oder verzinktem Stahl ausgeführt

Klassifizierung, Normen und Richtlinien

Als Zubehör eines TROX X-FANS Entrauchungsventilators CE-zertifiziert und geprüft nach EN 12101-3

Technische Daten

-/-

TECHNISCHE INFORMATION

Diffusoren weiten mit einem optimalen Öffnungswinkel auf und sorgen so für eine Reduzierung der Abströmgeschwindigkeit. Dadurch werden die dynamischen Drücke reduziert und es folgt eine statische Druckrückgewinnung. Ein Diffusor sorgt dadurch auch für eine effektivere Anströmung nachfolgender Bauteile (z.B. Schalldämpfer oder Filter).

Diffusor

Zur Reduzierung der Abströmgeschwindigkeit. Durch den optimal gewählten Aufweitungswinkel wird ein maximaler Druckrückgewinn erzielt. Der dynamische Druckverlust wird um 50 Prozent reduziert. Somit kann bei gleicher statischer Druckdifferenz der Totaldruck reduziert werden und damit auch die erforderliche Motorleistung. Zudem werden nachfolgende Bauteile, wie z.B. Schalldämpfer; Filter usw. effektiver beaufschlagt. Der Diffusor weitet um eine Nenngröße auf.

Diffusor mit Innenkern

Zur Reduzierung der Abströmgeschwindigkeit. Durch den optimal gewählten Aufweitungswinkel wird ein maximaler Druckrückgewinn erzielt. Der dynamische Druckverlust wird um 70 Prozent reduziert. Somit kann bei gleicher statischer Druckdifferenz der Totaldruck reduziert werden und damit auch die erforderliche Motorleistung. Zudem werden nachfolgende Bauteile, wie z.B. Schalldämpfer; Filter usw. effektiver beaufschlagt. Der Diffusor mit Innenkern weitet um zwei Nenngrößen auf.

Abmessung Diffusor [mm]

Baugröße	Ø di.L.	Ød2i.L.	ØD	ØD2	Ø k	L	z x d
315 355 400 450 500 560 630 710 800 900 1000 1120 1250 1400 1600 1800 2000	322	360	386	380	356	160	8 x 9,5
	360	404	425	424	395	180	8 x 9,5
	404	451	486	471	438	200	12 x 9,5
	451	507	517	527	487	225	12 x 9,5
	507	567	571	587	541	250	12 x 9,5
	567	637	643	657	605	280	16 x 11,5
	637	712	712	732	674	315	16 x 11,5
	712	800	789	820	751	355	16 x 11,5
	800	894	875	914	837	400	24 x 11,5
	894	1006	972	1026	934	450	24 x 11,5
	1006	1128	1081	1148	1043	500	24 x 11,5
	1128	1264	1214	1284	1174	560	24 x 11,5
	1264	1416	1351	1436	1311	630	24 x 11,5
	1415	1593	1505	1677	1465	710	24 x 11,5
	1587	1787	1677	1870	1637	800	32 x 11,5
	1780	1993	1870	2127	1830	900	32 x 11,5
	1997	2234	2127	2358	2073	1000	32 x 11,5

Abmessung Diffusor mit Innenkern [mm]

Baugröße	Ø di.L.	Ød1i.L.	ØD	ØD3	Ød3	Ø k	Ø k1	L1	z x d	z x d1
315 355 400 450 500 560 630 710 800 900 1000 1120 1250 1400 1600 1800 2000	322	0	386	0	0	356	0	0	8 x 9,5	0
	360	0	425	0	0	395	0	0	8 x 9,5	0
	404	0	486	0	0	438	0	0	12 x 9,5	0
	451	0	517	0	0	487	0	0	12 x 9,5	0
	507	637	571	712	282	541	674	600	12 x 9,5	16 x 11,5
	567	712	643	789	315	605	751	670	16 x 11,5	16 x 11,5
	637	800	712	875	355	674	837	750	16 x 11,5	24 x 11,5
	712	894	789	972	397	751	934	850	16 x 11,5	24 x 11,5
	800	1006	875	1081	446	837	1043	950	24 x 11,5	24 x 11,5
	894	1128	972	1254	502	934	1174	1060	24 x 11,5	24 x 11,5
	1006	1265	1081	1391	562	1043	1311	1200	24 x 11,5	24 x 11,5
	1128	1418	1214	1545	630	1174	1465	1340	24 x 11,5	24 x 11,5
	1264	1589	1351	1717	710	1311	1637	1510	24 x 11,5	32 x 11,5
	1415	1786	1505	1870	790	1465	1830	1690	24 x 11,5	32 x 11,5
	1587	1991	1677	2127	890	1637	2073*	1900	32 x 11,5	32 x 11,5
	1780	2232	1870	2358	997	1830	2300	2080	32 x 11,5	40 x14
	1997	2504	2127	2670	1122	2073	2580	2330	32 x 11,5	40 x14

DOWNLOADS

Produktinfos

Produktdatenblatt

Diffusoren 940 KB pdf
