Elastischer Stutzen

ELASTISCHER STUTZEN

Zur Schall- und Vibrationsentkopplung zwischen Ventilator und Rohrsystem

■ Elastische Stutzen für Lüftungs- oder Entrauchungsventilatoren

■ Bei Entrauchungsventilatoren als F200, F300, F400 oder F600 verfügbar

■ Als Zubehör eines TROX X-FANS Entrauchungsventilators CE-zertifiziert und

geprüft nach EN 12101-3

■ Elastische Stutzen mit besonderer Eignung für Außenaufstellung oder

Innenaufstellung erhältlich

■ Runde- oder eckige Ausführung

■ Einbaulänge 200 mm bei Lüftung und Entrauchung bis F400

■ Einbaulänge 90 mm bei F600

Allgemeine Information

Anwendung

Zur Schall- und Vibrationsentkopplung zwischen Ventilator und Rohrsystem

Konstruktionsmerkmale

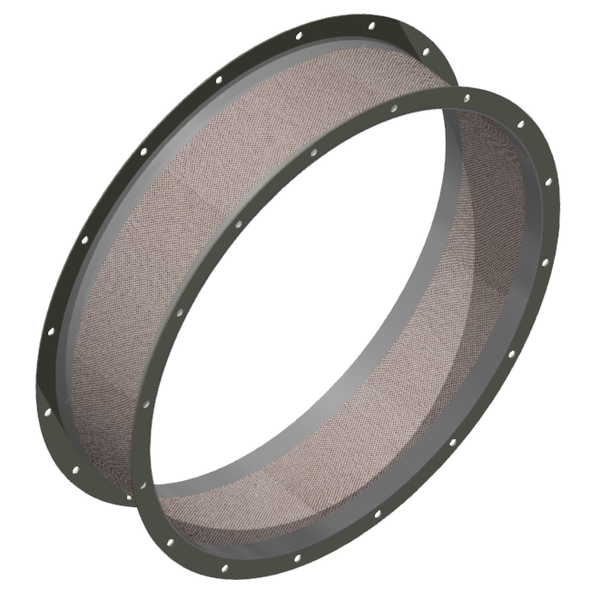

Elastischer Stutzen, runde Ausführung, bestehend aus elastischem Gewebe eingefasst beidseitig mit Flanschen nach DIN 24154-3.
Elastischer Stutzen, eckige Ausführung mit Anschlussmaßen nach DIN 24193 R2.
Bei Lüftungs- und Entrauchungsventilatoren bis F400 beträgt die Einbaulänge 200 mm
Bei F600 Anwendung beträgt die Einbaulänge 90 mm

Besondere Merkmale

Erfüllen die Anforderung nach VDI 6022 Blatt 1 an mikrobielle Inertheit
Nicht brennbar nach DIN 4102 A2

Nenngrößen

180, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800,

900, 1000, 1120, 1250, 1400, 1600, 1800, 2000

Varianten

Elastische Stutzen für Lüftungs- oder Entrauchungsventilatoren
Bei Entrauchungsventilatoren als F200, F300, F400 oder F600 verfügbar
Elastische Stutzen mit besonderer Eignung für Außenaufstellung oder Innenaufstellung
Runde- oder eckige Variante

Ausführung

Lüftungsstutzen und Entrauchungsstutzen bis F400 haben eine vorgeschirebene Einbaulänge von 200mm. Die elastischen Stutzen für F600 Anwendung haben eine vorgeschriebene Einbaulänge von 90mm. Materialien und Oberflächen
Elastische Stutzen für Lüftungsanwendung und Entrauchung bis F400 für Innenaufstellung bestehen aus PU mit Einfassung aus verzinktem Stahlblech,
Elastische Stutzen für Lüftungsanwendung und Entrauchung für Außenaufstellung bestehen aus PTFE mit Edelstahleinfassung,
Elastische Stutzen für Entrauchungstemperaturklasse F600 bestehen aus Flour-Kautschuk beschichtetem Glasfasergewebe.

Klassifizierung, Normen und Richtlinien

Als Zubehör eines TROX X-FANS Entrauchungsventilators CE-zertifiziert und geprüft nach EN 12101-3
Erfüllen die Anforderung nach VDI 6022 Blatt 1 an mikrobielle Inertheit
Nicht brennbar nach DIN 4102 A2

Bauteile und Eigenschaften

Elastisches Gewebe, je nach Ausführung bestehend aus PU, PTFE oder Flour-Kautschuk-beschichtetem Glasfasergewebe.
Bei Außenaufstellung besteht die Einfassung aus nicht rostendem Stahl (1.4301) und das Gewebe ist UV-beständig und kältebeständig bis -60°C.

TECHNISCHE INFORMATION

Funktion, Ausschreibungstext

Elastische Stutzen dienen zur Vibrations- und Schallentkopplung des Ventilators zum Rohr- bzw. Kanalsystem.

Elastischer Stutzen für Innenaufstellung:

Elastischer Stutzen mit besonderer Eignung für Innenaufstellung bestehend aus PU (Polyurethan)-beschichtetem Glasfasergewebe mit beidseitiger Einfassung aus verzinktem Blech, nicht brennbar nach DIN 4102 A2, silikonfrei und halogenfrei, beidseitig mit Stahlflanschen. Anschlussmaße nach DIN 24154 R3. Als Variante für Lüftungsventilatoren oder Entrauchungsventilatoren bis F400 möglich. Geeignet je nach Ausführung für Lüftungsventilatoren oder Entrauchungsventilatoren in F200, F300 oder F400. Die Einbaulänge beträgt 200 mm.

Elastischer Stutzen für Außenaufstellung:

Elastischer Stutzen mit besonderer Eignung für Außenaufstellung bestehend aus PTFE-beschichtetem Glasfasergewebe mit beidseitiger Einfassung aus nicht rostendem Stahl aus 1.4301. Kältebeständigkeit -60 °C, nicht brennbar nach DIN 4102 A2, silikonfrei an der Oberfläche, UV-beständig. Erfüllt die Anforderung nach VDI 6022 Blatt 1 an mikrobielle Inertheit. Beidseitig mit Stahlflanschen nach DIN 24154 R3 in RAL 7030. Geeignet, je nach Ausführung, für Lüftungsventilatoren oder Entrauchungsventilatoren in F200, F300 oder F400. Die Einbaulänge beträgt 200 mm.

Elastische Stutzen für Entrauchungsventilatoren der Temperaturklasse F600:

Elastischer Stutzen, geeignet für Innen- und Außenaufstellung, bestehend aus Flour-Kautschuk-beschichtetem Glasfasergewebe, silikonfrei, nicht brennbar nach DIN 4102 A2, beidseitig mit Stahlflanschen, rund. Anschlussmaße nach DIN 24154 R3. Geeignet für 630 °C- 120 min. Die Einbaulänge beträgt 90 mm. Als Zubehör eines TROX X-FANS Entrauchungsventilators CE-zertifiziert und geprüft nach EN 12101-3.

Elastischer Stutzen, eckig

Elastischer Stutzen, geeignet für Innen- und Außenaufstellung, bestehend aus Flour-Kautschuk-beschichtetem Glasfasergewebe, silikonfrei, nicht brennbar nach DIN 4102 A2, beidseitig mit Stahlflanschen eckig, Anschlussmaße nach DIN 24193 R2. Als Zubehör eines TROX X-FANS Entrauchungsventilators CE-zertifiziert und geprüft nach EN 12101-3.

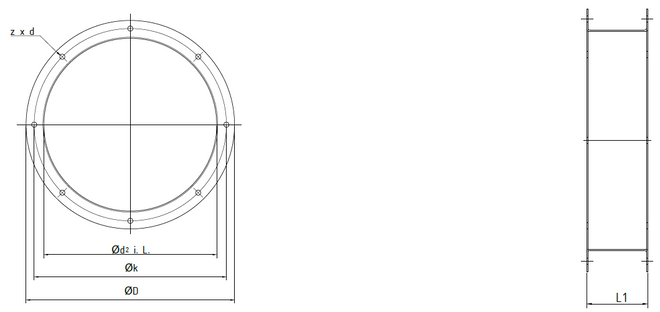

Abmessungen

AX 8/56 Kühlluftstutzen (Fremdluftanschluss)
Nenngröße	a	c	g	z1 x t1	e1	b	d	f	z x t	e	ØD	L1
500-710	162	136	102	0	13	161	136	102	136	13	10	90
800-900	162	136	102	0	13	262	236	202	236	13	10	90
1000-1120	162	136	102	0	13	312	286	252	286	13	10	90
1250-2000	202	176	142	0	13	377	351	317	351	13	10	90


REH / BVREH druckseitig												Lüftung/F400/F600
Nenngröße	a	c	g	z1 x t1	e1	b	d	f	z x t	e	ØD	L1
400	362	326	282	0	163	582	546	502	3 x 125	85,5	12	130
450	397	361	317	1 x 125	118	642	606	562	3 x 125	115,5	12	130
500	437	401	357	1 x 125	138	712	676	632	3 x 125	150,5	12	130
560	482	446	402	1 x 125	160,5	792	756	712	5 x 125	65,5	12	130
630	532	496	452	3 x 125	60,5	882	846	802	5 x 125	110,5	12	130
710	582	546	502	3 x 125	85,5	982	946	902	5 x 125	160,5	12	130
800	642	606	562	3 x 125	115,5	1082	1046	1002	7 x 125	85,5	12	130
900	752	702	632	3 x 125	163,5	1242	1192	1122	7 x 125	158,5	12	130
1000	832	782	712	5 x 125	78,5	1372	1322	1252	9 x 125	98,5	12	130
1120	922	872	802	5 x 125	123,5	1124	1072	1002	7 x 125	98,5	12	200
1250	1022	972	902	5 x 125	173,5	1242	1192	1122	7 x 125	158,5	12	200
1400	1122	1072	1002	7 x 125	98,5	1372	1322	1252	9 x 125	98,5	12	200

REH / BVREH saugseitig					Lüftung/F400/F600
Nenngröße	Ød2i. L.	Øk	ØD	z x d	L1
400	403	438	464	12 x 10	200
450	452	487	513	12 x 10	200
500	506	541	567	12 x 10	200
560	568	605	639	16 x 12	200
630	637	674	703	16 x 12	200
710	714	775	814	16 x 14	200
800	800	861	904	24 x 14	200
900	897	958	1004	24 x 14	200
1000	1006	1067	1105	24 x 14	200
1120	1006	1067	1105	24 x 14	200
1250	1270	1200	1245	32 x 18	200
1400	1424	1337	1375	32 x 18	200

BVW saug- und druckseitig
Nenngröße	a	c	g	z1 x t1	e1	b	d	f	z x t	e	ØD	L1
315	252	296	252	0	148	712	676	632	3 x 125	150,5	12	90
355	252	296	252	0	148	792	756	712	5 x 125	65,5	12	90
400	282	326	282	0	163	882	846	802	5 x 125	10,5	12	90
500	357	401	357	1 x 125	138	1082	1046	1002	7 x 125	85,5	12	90
630	452	522	452	3 x 125	73,5	1372	1322	1252	9 x 125	98,5	12	90
710	502	572	502	3 x 125	98,5	1522	1472	1402	9 x 125	173,5	12	90

BVW saug- und druckseitig
Nenngröße	a	c	g	z1 x t1	e1	b	d	f	z x t	e	ØD	L1
315	252	296	252	0	148	712	676	632	3 x 125	150,5	12	90
355	252	296	252	0	148	792	756	712	5 x 125	65,5	12	90
400	282	326	282	0	163	882	846	802	5 x 125	10,5	12	90
500	357	401	357	1 x 125	138	1082	1046	1002	7 x 125	85,5	12	90
630	452	522	452	3 x 125	73,5	1372	1322	1252	9 x 125	98,5	12	90
710	502	572	502	3 x 125	98,5	1522	1472	1402	9 x 125	173,5	12	90

AXO, AXN, DRH, DRV, DRVF-H, BVAXO, BVAXN F400, BVAXN F600, BVD F400, BVD F600, BVW F600					AXO/AXN/DRH/DRV/DRVF/DRVF-H/ BVAXO/BVAXN F400/BVD F400	BVAXN F600/BVD F600/ BVW F600 1
Nenngröße *	Ød2i. L.	Øk	ØD	z x d	L1
180	180	213	233	3 x 7	200	-
224	224	259	283	3 x 7	200	-
250	255	286	310	6 x 7	200	-
280	287	322	352	8 x 9,5	200	-
315	321	356	386	8 x 9,5	200	90
355	360	395	425	8 x 9,5	200	90
400	403	438	486	12 x 9,5	200	90
450	452	487	517	12 x 9,5	200	90
500	506	541	571	12 x 9,5	200	90
560	568	605	643	16 x11,5	200	90
630	637	674	712	16 x11,5	200	90
710	714	751	785	16 x11,5	200	90
800	800	837	875	24 x11,5	200	90
900	897	934	972	24 x11,5	200	90
1000	1006	1043	1081	24 x11,5	200	90
1120	1133	1174	1214	24 x11,5	200	90
1250	1270	1311	1351	24 x11,5	200	90
1400	1424	1465	1505	24 x11,5	200	90
1600	1596	1637	1677	32 x 11,5	200	90
1800	1789	1830	1870	32 x 11,5	200	90
2000	2006	2047	2087	32 x 11,5	200	90
2240	2237	2300	auf Anfrage	40 x14	200	90
2500	2509	2580	auf Anfrage	40 x14	200	90
