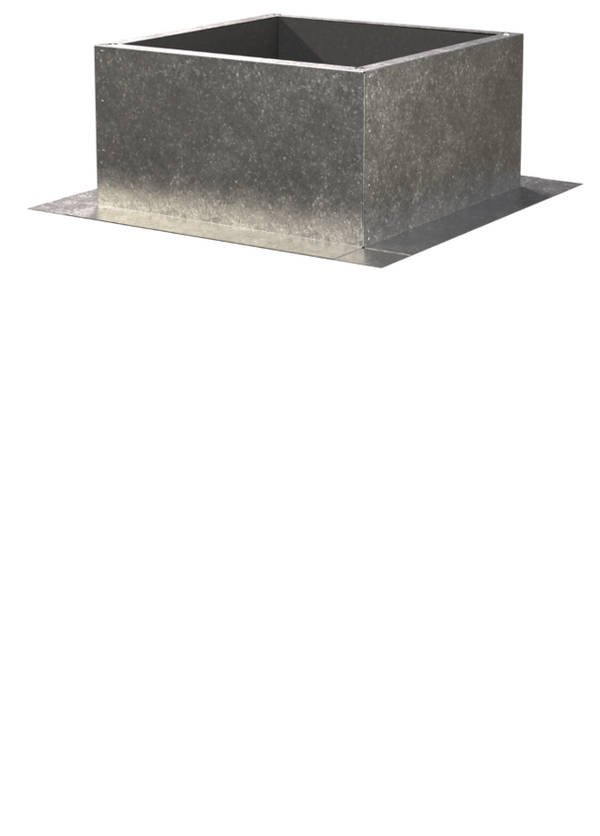

STAHL-GLATTDACHSOCKEL

STAHL-GLATTDACHSOCKEL ZUR AUFSTELLUNG VON TROX X-FANS DACHVENTILATOREN

  • Je nach Variante für Lüftungs- oder Brandgasdachventilatoren von TROX X-FANS geeignet.
  • Dachsockel für Brandgasventilatoren haben eine gemeinsame Prüfung mit dem Ventilator gemäß DIN EN 12101-3.
  • Für Entrauchungsventilatoren der Temperaturklassen F400 und F600
  • Als Ausführung für Flachdach oder Schrägdach möglich.
  • Die Standardhöhe bei Flachdach beträgt H=500 mm, bei Schrägdach H=350 mm
  • Weitere Höhen in folgenden Abstufungen lieferbar: 350, 500, 750, 1000 mm.
  • Sonderkonstruktion bis Hmax = 1500 mm möglich.
  • Sockel mit seitlicher Ansaugung (rund / eckig)

Allgemeine Informationen

Anwendung

▪ Zur Aufnahme von TROX X-FANS Dachventilatoren


Besondere Merkmale

-/-


Nenngrößen

180, 250, 315, 355, 400, 500, 630, 710


Varianten

▪ Stahl-Glattdach-Sockel für Flachdach, Standardhöhe H=500 mm

▪ Stahl-Glattdach-Sockel für Schrägdach, Standardhöhe

H=350 mm

▪ Dachsockel einschalig, isoliert für Lüftungsventilatoren

▪ Weitere Höhen H=350, 500, 750, 1000 mm

▪ Sonderkonstruktion bis Hmax = 1500 mm möglich


Bauteile und Eigenschaften

▪ Aus sendzimir-verzinktem Stahlblech, mit Innenisolierung.


Zubehör

-/-


Konstruktionsmerkmale

▪ Abgestimmt auf die jeweilige Baureihe.

▪ Nenngröße 180 mm – 710 mm

▪ Standardhöhe H=500 mm


Materialien und Oberflächen

▪ Dachsockel doppelschalig, isoliert für Brandgasventilatoren ▪

(F400, F600)

▪ Abweichende Höhen möglich ▪

Stahl-Glattdach-Sockel bestehend aus sendzimir- verzinktem Stahlblech,

Mit Innenisolierung aus Mineralwolle.


Ausführung

▪ Stahl-Glattdach-Sockel für Flachdach, Standardhöhe H=500 mm

H=350 mm

▪ Stahl-Glattdach-Sockel für Schrägdach, Standardhöhe

▪ Dachsockel einschalig, isoliert für Lüftungsventilatoren

▪ Dachsockel doppelschalig, isoliert für Brandgasventilatoren

(F400, F600)


Klassifizierung, Normen und Richtlinien

▪ Als Zubehör eines TROX X-FANS Entrauchungsventilators CE-zertifiziert und geprüft nach EN 12101-3


Technische Daten

-/-

Technische Information

Funktion, Ausschreibungstext

  • FUNKTION
  • AUSSCHREIBUNGSTEXT

Dachsockel zur Aufstellung von Dachventilatoren. Je nach Ausführung für Lüftungs-, Prozess-, oder Brandgasventilatoren verfügbar.

Aus sendzimir-verzinktem Stahlblech, mit Innenisolierung. Je nach Variante für Flachdach oder Schrägdach. Die Standardhöhe beträgt H=500 mm. Abweichende Höhen verfügbar. Bei Brandgasventilatoren sind die Sockel doppelschalig ausgeführt und gemeinsam mit dem Ventilator nach EN 12101-3 geprüft.

Abmessungen

  • Abmessungen

Baugröße

H

□A

□B

□B1

□B2

Minivent 224

250

315

355

400

500

630

710

variabel

362

385

325

625

variabel

362

385

325

625

variabel

460

525

435

765

variabel

460

525

435

765

variabel

600

675

565

975

variabel

600

675

565

975

variabel

880

965

850

1265

variabel

880

965

850

1265

variabel

1040

1125

1000

1425

Downloads

Produktinfos

  • Stahl-Glattdachsockel Produktdatenblatt

    960 KB pdf
