Schwingungsdämpfer

Schwingungsdämpfer zur Dämpfung von Ventilatorschwingungen

  • Erhältlich als Federdämpfer für die Druckbelastung oder Gummiedämpfer
  • Eignung für drehzahlgeregelte Ventialtoren (Minimaldrehzahl beachten)
  • Für Lüftungs- oder Entrauchungsventilatoren erhältlich (Für Entrauchung sind nur Federdämpfer für Druckbelastung zugelassen)
  • Federschwingungsdämpfer für Druckbelastung sind als Zubehör für TROX X-FANS Entrauchungsventilatoren CE-zertifiziert und geprüft nach EN 12101-3
  • Für Entrauchungsventilatoren der Temperaturklassen F200, F300, F400 oder F600
  • Zugelemente für Lüftungsventilatoren geeignet zur Deckenabhängung
  • Die notwendige Anzahl, Federrate und Verteilung wird passend zum ausgelegten Ventilator bestimmt

Allgemeine Information

Anwendung
  • Schwingungsdämpfer dienen zur Dämpfung der Ventilatorschwingungen

Besondere Merkmale
  • Federschwingungsdämpfer für Entrauchungsventilatoren und für drehzahlgeregelten Betrien ab minimal 500 1/min geeignet.

Nenngrößen
  • 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000

Varianten
  • Gummiedämpfer oder Federdämpfer
  • Für Lüftungs- oder Entrauchungsventilatoren (Entrauchung nur Federdämpfer für Druckbelastung zugelassen)
  • Für Entrauchungsventilatoren der Temperaturklassen F200, F300, F400 oder F600
  • Schwingungsdämpfer für Druckbelastung oder Belastung auf Zug (Zugelemente nicht für Entrauchung anwendbar)

Ausführung
  • Geeignet für Lüftungsventilatoren: Federdämpfer für Druckbelastung, Gummiedämpfer für Druckbelastung, Stahlfeder-Zugelemente
  • Geeignet für Entrauchungsventilatoren: Federdämpfer für Druckbelastung
  • Geeignet für drehzahlgeregelte Ventilatoren: Federdämpfer für Druckbelastung (minimale Drehzahl = 500 1/min)

Bauteile und Eigenschaften
  • Vermindern die Übertragung von Vibrationen des Ventilators

Zubehör

-/-


Konstruktionsmerkmale
  • Federschwingungsdämpfer sind mit Laschen und Bohrungen zur Befestigung an den Untergrund  oder einer bauseitigen Unterkonstruktion ausgestattet.
  • EIn Federdämpfer für Druckbelastung bestehend aus einem Gehäuse aus Leichtmtall mit einer innenliegenden Stahlfeder Gummiedämpfer bestehen aus Gummiepuffer mit Metalleinfassung.
  • Gummiedämpfer sind mit einem Befestigungsgewinde ausgestattet.

Materialien und Oberflächen
  • Federdämpfer für Druckbelastung: Gehäuse in Leichtgußausführung mit innenliegender Stahlfeder
  • Gummiedämpfer: Bestehen aus Gummieputter mit Metalleinfassung
  • Stahlfederschwingungselemente: Offenes Stahlgehäuse mit innenliegender Stahlfeder

Klassifizierung, Normen und Richtlinien
  • Federschwingungsdämpfer für Druckbelastung sind als Zubehör für TROX X-FANS Entrauchungsventilatoren CE-zertifiziert und geprüft nach EN 12101-3

Technische Daten
  • Die notwendige Anzahl, Federrate und Verteilung wird passend zum ausgelegten Ventilator bestimmt

TECHNISCHE INFORMATION

  • Funktion
  • AUSSCHREIBUNGSTEXT
  • ABMESSUNG FEDERDÄMPFER
  • ABMESSUNG GUMMIDÄMPFER
Schwingungsdämpfer dämpfen zuverlässig die Ventilatorschwingungen. Bei den Federdämpfern für die Druckbelastung und den Stahlfeder-Zugelementen wird dies über eine Stahlfeder realisiert. Bei den Gummiedämpfer kommt ein in Metall eingefasster Gummiepuffer zum Einsatz.

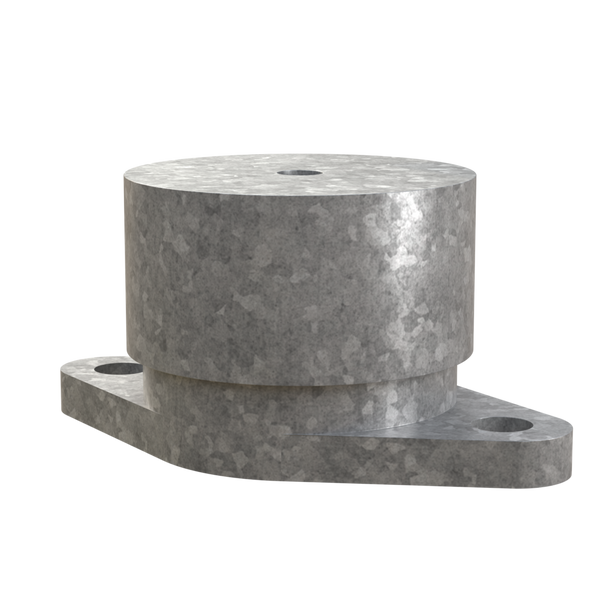

Satz Federdämpfer für Druckbelastung

Als Feder-Element für die Dämpfung der Ventilatorschwingungen, für Lüftung, Entrauchung und drehzahlgeregelte Antriebe.


Satz Gummidämpfer für Druckbelastung

Als Gummi-Metall-Element für die Dämpfung der Ventilatorschwingungen, nur für Lüftung und nicht drehzahlgeregelte Antriebe


Baugrößen∅d∅Dca. HALB
V101M10136010013070
V103M10136010013070
V105M10136010013070
V108M10136010013070
V112M12138012015082
V120M12138012015082
V130M12138012015082
V150M12138012015082
Baugröße∅DhM
120306
230308
340408
4504510
5755012

Downloads

Produktinfos

  • Produktdatenblatt

    Schwingungsdämpfer 1,6 MB pdf
