Volumenstrom-Messeinrichtung VME

Anwendung

Die Volumenstrommeßeinrichtung dient zur Erleichterung der Ermittlung des Betriebsvolumenstromes eines in einer lufttechnischen Anlage eingebauten Ventilators.
Bei mehrstufigen Axial-Ventilatoren ist die Volumenstrommesseinrichtung am 1. Ventilator zu installieren.

1. Volumenstrombestimmung mit externem/tragbarem Differenzdruckmessgerät:

1.1 Den Differenzdruck zwischen den beiden Messstellen (gekennzeichnet mit - und +) mit einem Differenzdruckmessgerät messen. Das Meßgerät muß dem Meßwert entsprechend eine ausreichende Genauigkeit und Auflösung besitzen. Differenzdurckgeräte müssen in regelmäßigen Abständen kalibriert werden.

1.2. Am Volumenstrom/Differenzdruckdiagramm den Betriebsvolumenstrom in Abhängigkeit der Ansaugdichte ablesen. In der Regel werden die Kalibrierdiagramme auf eine Bezugsdichte von 1,2 kg/m^3 bezogen. Bei steigender Abweichung der Bezugsdichte zur tatsächlichen Dichte vergrößert sich die Messunsicherheit. Ist die tatsächliche Dichte bekannt, kann der gemessene Differenzdruck auf Bezugsdichte 1,2 kg/m^3 umgerechnet werden. Differenzdruck1,2=DifferenzdruckMessung*Dichte1,2/DichteMessung

Formel zur Bestimmung des Volumenstroms:    q = K x A x √(2 x dpVME /ρ)

q: Volumenstrom (m³/s);    K: Korrekturfaktor;    A: Bezugsfläche  (m²);   dpVME: Differenzdruck (Pa);   ρ: Dichte

2. Automatische Volumenstromermittlung mit VD (Ventilatordatenrekorder)

Alternativ kann die Volumenstrombestimmung automatisch über das VD System erfolgen. Der Volumenstrom kann  entweder mit Hilfe der Fan Visual Software über das Menü Istwertanzeige angezeigt werden oder direkt am LCD Display des VD abgelesen werden.


Besondere Merkmale

• Volumenstrom wird über Differenzdruck und Korrekturfaktor ermittelt
• Anhand einer p - V Kennlinie kann vom ausgegebenen Differenzdruck direkt auf den Volumenstrom geschlossen werden
• In Verbindung mit Ventilator-Diagnosesystem (VD) direkte Volumenstromanzeige möglich
• Mithilfe CPG ist eine Druck- bzw. Volumenstromkonstandregelung möglich

Nenngrößen

250, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600

Varianten

• Variante für Lüftungs- oder Entrauchungsventilatoren
• Für Entrauchungsventilatoren der Temperaturklassen F200, F300, F400 oder F600
• Variante für Dach-Radial-Ventilatoren oder Axialventilatoren

Ausführung

• Für Axialventilatoren mit Anströmkalotte
• Für Dachventilatoren mit Ansaugrohr und beidseitiger Ringmessleitung

Bauteile und Eigenschaften

• Dokumentation mit Volumenstrom-Kalibrierkurve
• Bei Axialventilatoren ist die Volumenstrom-Messeinrichtung nur in Verbindung mit einem Ventilator der Baureihe AXN / ZAXN / BVAXN oder BVZAXN einsetzbar.
• Bei Dachventilatoren der Baureihe DRV-AC, DRV-EC, DRVF-(H) ab Nenngröße 315
• Die Einsatzgrenzen der Messeinrichtung sind zu beachten.

Zubehör

• Nur bei Dachventilatoren: Ansaugrohr mit Ringmessleitung

Konstruktionsmerkmale

1. Volumenstrommesseinrichtung für Axialventilatoren:

• Anströmkalotte aus Aluminium, montiert an der Nabe des Axialventilatorlaufrades

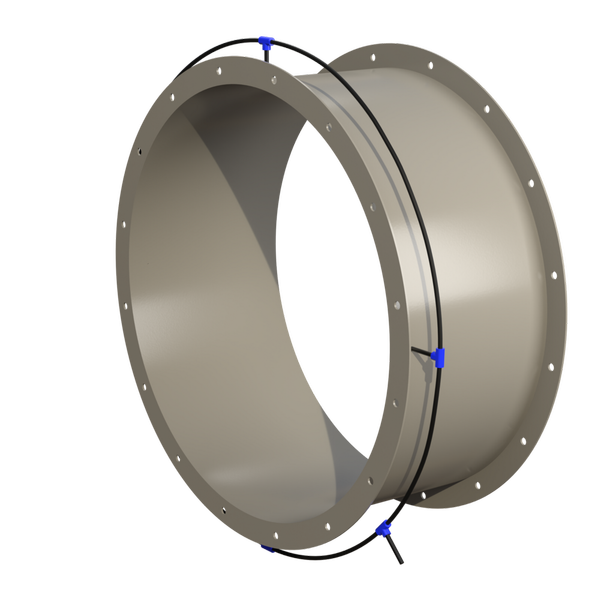

• Verlängerungsschacht mit Flansch, Lochreihe R3
• 2 x Ringmessleitung aus Kunststoff mit Druckmessanschlußadapter

2. Volumenstrommesseinrichtung für Dach-Radial-Ventilatoren:

• zwei Druckmessleitungen mit je 4 gleichmäßig am Umfang verteilten Druckmessbohrungen fest an der Ventilator-Einheit montiert
• Die erste Messleitung befindet sich am Ansaugrohr und die zweite Leitung an der tiefgezogenen Ansaugdüse in der Grundplatte. Beide Ringleitungen sind mit einem Differenzdruckmessgerät (bauseits) verbunden. Die Ringleitung besitzt jeweils ein Druckentnahme-Anschlußstück

Materialien und Oberflächen

• Schächte und Anströmkarlotte aus pulverbesch. oder verzinktem Stahlblech
• Druckschläuche aus Polymer

Klassifizierung, Normen und Richtlinien

• Als Zubehör eines TROX X-FANS Entruachungsventilators CE-zertifiziert und geprüft nach EN 12101-3

Technische Daten

Die Kalibrierkurven gelten für Luft. Die Anwendung ist auf die in den Spezifikationsblättern angegbenen Grenzen beschränkt. Die Genauigkeit des Systems ist zudem im wesentlichen von den Einbaubedingungen und den saugseitigen Zuströmbedingungen des Ventilators abhängig. Ungleichmäßige und drallbehaftetet Ventilatorzuströmung beinträchtigt die Genauigkeit der Volumenstromesseinrichtung.
Die Differenzdruckmessung kann mit Hilfe von elektronischen Differenzdruckaufnehmern oder anderen handelsüblichen mechanischen oder hydrostatischen Messaufnehmern erfolgen. Der Messbereich der verwendeten Differenzdruckmessgeräte sollte 0- 2000 Pa betragen. Die Auflösung sollte 1 Pa betragen. Die Genauigkeit des verwendeten Messgerätes sollte mindestens 2,5% vom Messwert betragen. Die Messgenauigkeit des Volumenstrommesssystems liegt etwa bei 95%. Bei DV Ventilatoren ist die VME für Nenngrößen 315 bis 710 standardisiert. Andere Konfigurierungen und Anbringorte der Ringmeßleitungen sind nur möglich, wenn eine Kalibrierung des Systems durchgeführt wird. In diesem Fall  wird empfohlen die Kalibrierung und Festlegung der Messstellen durch beauftragtes X-Fans Personal durchführen zu lassen.
