Dachsockel mit Bypassklappe

Der Dachsockel mit Bypassklappe erfüllt die gleichen Funktionen wie ein standard Dachsockel. Der Dachsockel ist aus verzinktem Stahl gefertigt, was eine hohe Korrosionsbeständigkeit und Langlebigkeit gewährleistet, außerdem bietet der Dachsockel Stabilität, da er eine solide Basis für den Ventilator bildet und eine stabile Montage auf dem Dach ermöglicht. Er ist in der Lage, das Gewicht des Ventilators sowie äußere Einflüsse wie Windlasten sicher zu tragen. Der Dachsockel ist so konstruiert, dass er eine zeitsparende Montage des Ventilators ermöglicht. Vorgebohrte Löcher und Befestigungspunkte erleichtern die Integration des Ventilators und sorgen für eine problemlose Montage. Durch die doppelwandige Ausführung ist der Dachsockel wärmegedämmt und auch für den Einsatz in BV-Anlagen geeignet.

Durch den Anbau der Bypassklappe bietet der Dachsockel weitere Funktionen. Bei der motorisierten Variante wird die Bypassklappe über einen 24 V - 240 V Stellantrieb betätigt. Die Bypassklappe ist stromlos geschlossen und wird über ein Gestänge auf einen Öffnungswinkel von ca. 45° gefahren. Durch die Federrückstellung bleibt die Bypassklappe zuverlässig dicht geschlossen. Der Öffnungswinkel ermöglicht die Durchführung von Wartungs- und Inspektionsarbeiten am Ventilator.

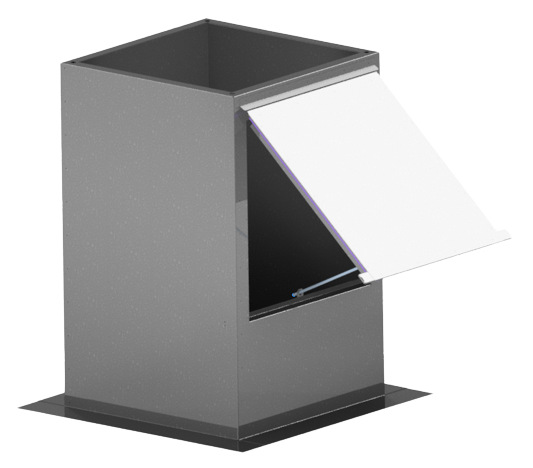

Die manuelle Variante dient dem gleichen Zweck wie die motorbetriebene Variante. Der Unterschied besteht darin, dass die Bypassklappe manuell geöffnet werden muss und durch eine Feststellstange gegen Zuschlagen gesichert wird. Der Öffnungswinkel beträgt ca. 45°. Durch seitlich angebrachte Schnappverschlüsse mit Ösen für ein Vorhängeschloss kann die Bypassklappe gegen unbefugten Zugriff gesichert werden.

Die Wartungsvariante ermöglicht eine Wartungsöffnung. Die Bypassklappe erreicht einen Öffnungswinkel von ca. 115°. Durch die eingebauten Gasdruckfedern öffnet die Bypassklappe selbstständig mit Endlagendämpfung. Durch die vergrößerte Öffnung können Wartungsarbeiten an den unter dem Dachsockel eingebauten Komponenten durchgeführt werden. Durch den Einsatz von Gasdruckfedern bleibt die Bypassklappe selbstständig offen. Gegen unbefugten Zugriff wird die Bypassklappe durch seitlich angebrachte Schnappverschlüsse mit Ösen für Vorhängeschlösser gesichert.

Der Dachsockel mit Bypassklappe dient als stabile und solide Basis für einen Dachventilator. Der Dachsockel besteht aus verzinktem Stahlblech, um eine hohe Korrosionsbeständigkeit und Langlebigkeit auf dem Dach zu gewährleisten. Der Dachsockel ist so konstruiert, dass eine zeitsparende Montage des Ventilators möglich ist. Vorgebohrte Löcher und Befestigungspunkte erleichtern die Integration des Ventilators und sorgen für eine problemlose Montage. Durch die doppelwandige Ausführung ist der Dachsockel zusätzlich wärmegedämmt und kann somit problemlos in ein isoliertes Dach ohne Einbußen integriert werden. Durch die Zertifizierung nach DIN EN 12101-3 F300, F400 und F600 ist der Dachsockel mit Bypassklappe für den Einsatz in BV-Anlagen geeignet. Durch drei verschiedene Varianten der Bypassklappe (motorisch, manuell, Wartung) ist der Dachsockel sehr flexibel einsetzbar und kann vom Kunden je nach Anwendungsfall gewählt werden. Die Bypassklappe ermöglicht das Öffnen des Dachsockels zu Wartungs- oder Inspektionszwecken.
