Kulissenschaldämpfer, Typ TMKA

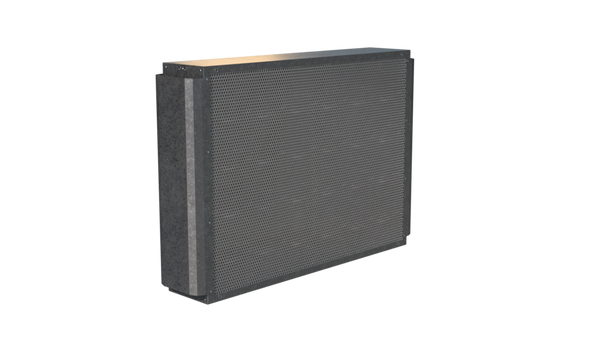

Schalldämpfkulissen, Typ TMKA

  • Schalldämpfkulissen werden zur Reduzierung von Ventilator- und Strömungsgeräuschen in lufttechnischen Anlagen eingesetzt
  • Typ TMKA - für Tunnel- und Metroanwendung
  • Die Dämpfungswirkung resultiert aus Absorption
  • Die Kulissenrahmen sind strömungsgünstig profiliert, um den Druckverlust und die Geräuschentwicklung zu minimieren
  • Für Luftgeschwindigkeiten bis zu 30 m/s
  • Für Anwendung bis 600 °C geprüft und zertifiziert nach 12101-3 als Ventilator-Zubehör

Allgemeine Informationen

Anwendung

Die TMKA-Schalldämpfkulisse ist eine innovative Schallschutzvorrichtung für lufttechnische Systeme, die insbesondere in Tunneln und Metrostationen eingesetzt wird. Sie setzt auf eine Kombination aus Absorptionstechnologie und einer speziell gefertigten strömungsoptimierten Kalotte, um eine maximale Dämpfung von Ventilator- und Strömungsgeräuschen zu erreichen. Die Schalldämpfung erfolgt durch eine Schicht aus hochwertigem, nicht brennbarem und inerten Material, die das Eindringen von Pilzen, Bakterien und Viren verhindert. Jede TMKA-Schalldämpfkulisse ist individuell anpassbar, um die einzigartigen Anforderungen des Einsatzortes zu erfüllen. Sie minimiert den Druckverlust und die Geräuschentwicklung aufgrund ihrer abgerundeten Enden, wodurch eine gleichmäßige Luftströmung entsteht. Dies erhöht die Effizienz der Schalldämpfung. Die TMKA-Schalldämpfkulisse ist zudem besonders feuerfest. Getestet und zertifiziert gemäß der EN 12101-3 Norm, bleibt sie für 120 Minuten widerstandsfähig gegenüber Temperaturen von bis zu 600 °C. Durch die Funktion der TMKA-Schalldämpfkulisse wird eine angenehmere und sicherere Arbeitsumgebung in Tunneln und Metrostationen geschaffen, indem unerwünschter Lärm und Vibrationen minimiert werden. Wer nach einer zuverlässigen und effektiven Lösung für Schallschutz sucht, wird von der TMKA-Schalldämpfkulisse überzeugt sein.

Besondere Merkmale
  • Erhöhte Einfügungsdämpfung im Bereich der kritischen Ventilatorgeräusche durch Lochblechabdeckung
  • Energie- und Platzeinsparung durch strömungsgünstig profilierten Kulissenrahmen auf Anström- und Abströmseite
  • Inspektionsöffnung optional


Ausführung

Die Kombination aus akustischer Schalldämpfkulisse und Luftweg ergibt ein "Dämpfungsmodul". Das kleinste Modul besteht aus einer Schalldämpfkulisse und einem Luftweg.

Bauteile und Eigenschaften

Mineralwolle:

  • Nach EN 13501 Baustoffklasse A1, nicht brennbar
  • RAL-Gütezeichen RAL-GZ 388
  • Gesundheitlich unbedenklich durch hohe Biolöslichkeit nach TRGS 905 und EU-Richtlinie 97/69/EG
  • Inert gegenüber Pilz- und Bakterienwachstum


Zubehör
  • Befestigungsmaterial zum befestigen der Kulissen untereinander

(TMKA-Kulissen können mit einem speziellen Montagesatz direkt in Luftleitungen oder Schächte aus Stahl oder Beton eingebaut werden. Der Montagesatz umfasst das erforderliche Befestigungsmaterial wie etwa Abdeckungen, Winkel und Abstandhalter, jedoch keine Metalldübel. Da Einbausituationen von Projekt zu Projekt variieren, sind Einzelheiten mit TROX X-FANS abzustimmen.)

Materialien und Oberflächen
  • Kulissenrahmen, Mittelsteg und Kammerbleche aus Stahlblech verzinkt, mit oder ohne Pulverbeschichtung, optional aus Edelstahl 1.4571
  • Materialstärke 0,9 mm – 2,0 mm
  • Absorptionsmaterial glasseidenkaschierte Mineralwolle, >45 kg/m³
  • Mineralwolle geschützt durch 0,9 mm Lochblechabdeckung aus Edelstahl 1.4571 (Stahlblech verzinkt, mit oder ohne Pulverbeschichtung)


Klassifizierung, Normen und Richtlinien
  • DIN EN 13162
  • EN 13501 Baustoffklasse A1
  • EN ISO 7235
  • DIN EN 12101-3


Technische Daten
  • Kulissendicke: 200 mm oder 300 mm
  • Nenngröße: B × H × L
  • 600 °C für 120 min nach DIN EN 12101-3

Die Länge (L) von Kulissenschalldämpfern bezieht sich auf die Luftrichtung

Technische Information

Funktion, Ausschreibungstext

  • Funktion
  • AUSSCHREIBUNGSTEXT

Die Schalldämmkulisse Typ TMKA ist eine spezielle Schalldämmvorrichtung, die zur Dämpfung von Ventilator- und Strömungsgeräuschen in raumlufttechnischen Anlagen, insbesondere in Tunneln und U-Bahnhöfen, eingesetzt wird. Der hohe Dämpfungseffekt wird durch die Absorption erreicht, die mit einer hochwertigen, nicht brennbaren und inerten Materialschicht abgedeckt ist, die das Eindringen von Pilzen, Bakterien und Viren verhindert. Die Schalldämmkulisse kann individuell angepasst werden, um eine maximale Schalldämpfung für unterschiedliche Anforderungen zu gewährleisten. Die TMKA-Schalldämpferkulisse ist mit abgerundeten Enden ausgestattet, um den Druckverlust und die Geräuschentwicklung zu minimieren. Das abgerundete Design sorgt auch für einen gleichmäßigen Luftstrom durch die Kulisse, was zu einer höheren Effizienz der Schalldämpfung beiträgt. Darüber hinaus zeichnet sich die TMKA-Schalldämpfkulisse durch eine hohe Feuerbeständigkeit aus, die Kulissenschalldämpfer entsprechen der DIN EN 12101-3, d.h. die Kulissenschalldämpfer als Ventilatorzubehör widerstehen einer Temperaturerhöhung von 600 °C für 120 Minuten. Die Funktion der Kulissenschalldämpfer TMKA schafft eine angenehmere und sicherere Arbeitsumgebung in Tunneln und U-Bahnhöfen, indem unerwünschte Geräusche und Vibrationen minimiert werden.

Die TROX Schalldämpfkulissen der TMKA-Serie eignen sich ideal zur Reduzierung von Ventilator- und Strömungsgeräuschen in lufttechnischen Anlagen. Die Dämpfung setzt sich aus einer hochwirksamen Absorption zusammen. Unser energiesparendes Design ermöglicht eine effiziente Nutzung.

Der Rahmen unserer Schalldämpfkulissen ist strömungsoptimiert profiliert, um eine optimale Leistung zu erreichen. Das Dämpfungsmaterial besteht aus Mineralwolle, welches nicht brennbar und nicht hygroskopisch ist und eine inerte Reaktion auf Pilz- und Bakterienwachstum zeigt. Eine Lochblechabdeckung des Absorptionsmaterials verhindert Schäden und Fasererosionen bei hohen Luftgeschwindigkeiten bis zu 30 m/s.

Unsere Schalldämpfkulissen sind gemäß EN ISO 7235 hinsichtlich der Einsetzdämpfung und Schallleistungspegel des Strömungsgeräusches eingestuft. Unsere Produkte wurden auch von einem unabhängigen Prüfinstitut gemäß EN 12101-3 getestet, um Feuerbeständigkeit bei 600 °C für 120 Minuten als Ventilatorzubehör nachzuweisen.

Vertrauen Sie auf die bewährte Qualität von TROX und erleben Sie eine effektive Reduzierung von Ventilator- und Strömungsgeräuschen mit unseren Schalldämpfkulissen der TMKA-Serie.

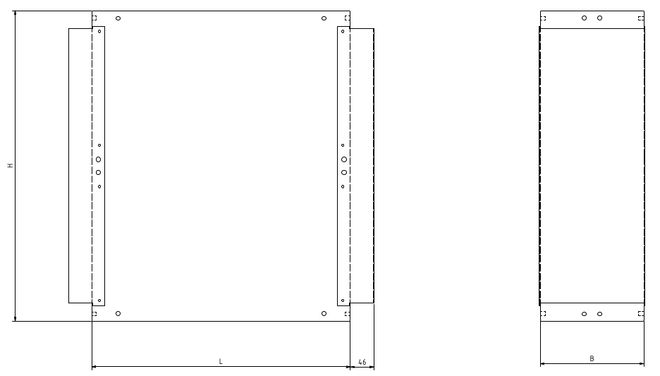

Abmessungen

  • ABMESSUNGEN

Nenngröße

H

L

B

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

min. 500

min. 500

100

max. 1500

max. 2000

100

min. 500

min. 500

200

max. 1500

max. 2000

200

min. 500

min. 500

300

max. 1500

max. 2000

300
