Befestigungskonsolen

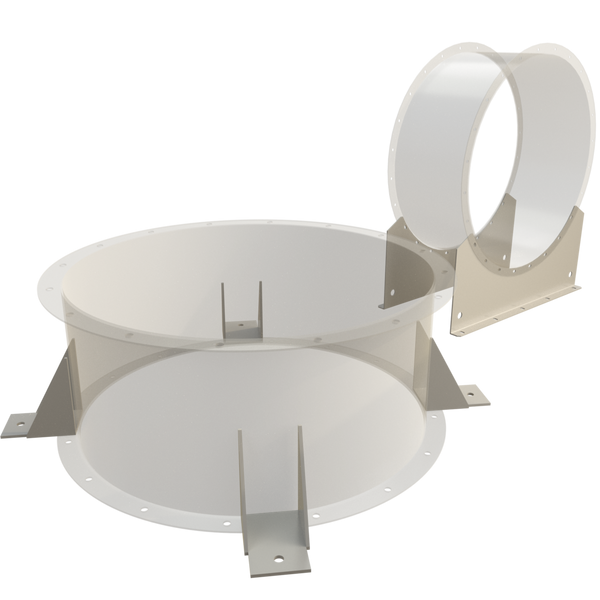

Befestigungskonsolen zur Aufstellung eines Axialventilators

  • Zur Befestigung eines Axialventilators an Fußboden, Decke oder bauseitigen Unterkonstruktionen
  • Für horizontale Ausführung (Schachtfüße) oder vertikaler Ausführung (Pratzen)
  • Für Lüftungs- oder Entrauchungsventilatoren
  • Für Entrauchungsventilatoren der Temperaturklassen F200, F300, F400 oder F600
  • Als Zubehör eines TROX X-FANS Entrauchungsventilators CE-zertifiziert und geprüft nach EN 12101-3
  • Schachtfüße abgestimmt zur Befestigung am Ventilatorflansch mit Flanschbild
  • nach DIN 24154-3
  • Pratzen sind direkt am Ventilatorgehäuse angeschweißt
  • Nenngrößen: 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000

Allgemeine Information

Anwendung
  • Zur Befestigung eines Axialventilators an Fußboden, Decke oder bauseitigen Unterkonstruktionen
Besondere Merkmale
  • Mit Bohrungen zur Befestigung an Untergrund / Unterkonstruktion ausgestattet
Nenngrößen
  • 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000
Varianten
  • Für horizontale Ausführung (Schachtfüße) oder vertikaler Ausführung (Pratzen)
  • Für Lüftungs- oder Entrauchungsventilatoren
  • Für Entrauchungsventilatoren der Temperaturklassen F200, F300, F400 oder F600
  • Langpratzen für isolierte Ventilatoren
Ausführung
  • Schachtfüße zur horiontalen Montage
  • Für Ventilator oder Zubehör, wie z.B. Rohrschalldämpfer (TSR)
  • Pratzen angeschweißt
  • Schraubpratzen zum Nachrüsten
Bauteile und Eigenschaften
  • Schachtfüße abgestimmt zur Befestigung am Ventilatorflansch mit Flanschbild nach DIN 24154-3
  • Pratzen sind direkt am Ventilatorgehäuse angeschweißt
Zubehör
-/-
Konstruktionsmerkmale
  • Zur Montage des Ventilators mit Bohrungen zum Befestigen auf dem Untergrund. Oberfläche passend zum Ventilator aus pulverbeschichtetem- oder verzinktem Stahl ausgeführt
Materialien und Oberflächen
  • Oberfläche passend zum Ventilator aus pulverbeschichteten oder verzinktem Stahl ausgeführt
Klassifizierung, Normen und Richtlinien
  • Als Zubehör eines TROX X-FANS Entrauchungsventilators CE-zertifiziert und geprüft nach EN 12101-3
Technische Daten
-/-

Technische Information

  • FUNKTION
  • AUSSCHREIBUNGSTEXT
  • ABMESSUNG SCHACHTFÜSSE
  • ABMESSUNG PRATZEN

Notwendig zur Befestigung von Axialventilatoren auf Boden, Decke oder bauseitiger Unterkonstruktion. Bei vertikaler Aufstellung kommen angeschweißte Pratzen zum Einsatz. Bei der horizontalen Montage werden Schachtfüße verwendet.

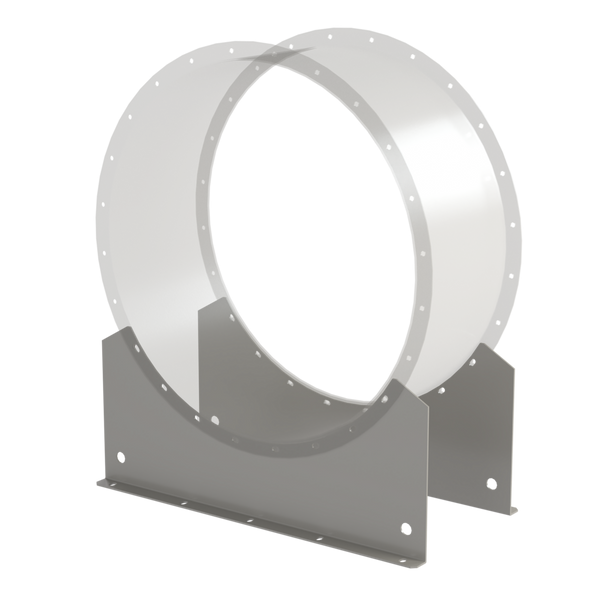

Schachtfüße für Ventilator

Stahlblech gekantet für die horizontale Aufstellung des (Axial-)Ventilators, Oberfläche gemäß Ventilator. Für Lüftungs- oder Entrauchungsventilatoren. Für Entrauchungsventilatoren der Temperaturklassen F200, F300, F400 oder F600 verfügbar. Als Zubehör eines TROX X-FANS Entrauchungsventilators CEzertifiziert und geprüft nach EN 12101-3.

Pratzen für Ventilator

Bestehend aus Stahl, direkt am Ventilatorgehäuse angeschweißt. Dienen zur Befestigung eines Axialventilators in vertikaler Ausführung. (Luftrichtung von unten nach oben oder von oben nach unten).

Für horizontale Ausführung (Schachtfüße)

Baugröße

H

b

b1

b2

b x l

250

280

315

355

400

450

500

560

630

710

800

900

1000

1120

1250

1400

1600

1800

2000

195

286

57

10 x 16

225

322

52

79

10 x 16

240

356

68

80

12 x20

270

395

88

80

12 x20

300

438

104

80

12 x20

335

487

124

80

12 x20

375

541

151

80

12 x20

420

605

183

80

12 x20

470

674

203

100

12 x20

525

721

210

110

12 x20

585

872

285

110

12 x20

655

860

225

160

14 x22

730

940

265

160

14 x22

760

1184

380

160

14 x22

855

1321

465

160

14 x22

930

1475

520

165

14 x22

1020

1649

615

160

18 x 25

1120

1500

345

18 x 25

1250

1750

400

18 x 25


Baugröße

□A

□A1

□B

□B1

b

d

250

375

409

-

-

56

10

280

315

355

400

450

500

560

630

710

800

900

1000

1120

1250

1400

1600

1800

2000

408

442

-

-

56

10

470

518

-

-

68

12

510

558

630

678

68

12

554

602

674

722

68

12

603

651

723

771

68

12

657

705

77

825

68

12

779

831

840

888

90

14

848

900

1015

1067

90

14

927

979

1093

1145

90

14

1013

1065

1179

1231

90

14

1110

1162

1276

1328

90

14

1220

1272

1386

1438

90

14

1378

1437

1508

1567

100

18

1515

1574

1645

1704

100

18

1672

1731

1802

1861

100

18

1844

1903

1974

2033

100

18

1070

2150

-

-

120

18

2287

2367

-

-

120

18

DOWNLOADS

Produktinfos

  • Produktdatenblatt

    Befestigungskonsolen 1,3 MB pdf
