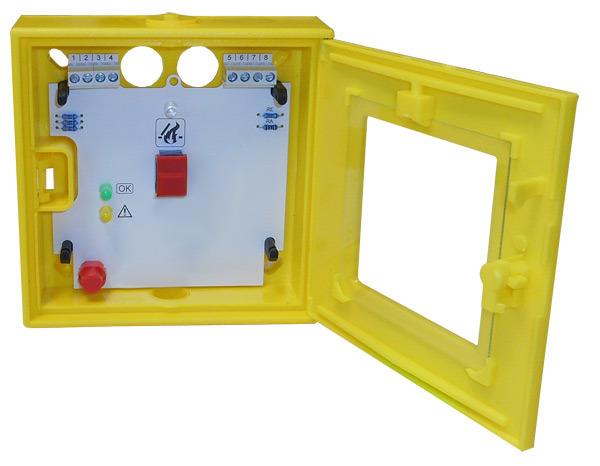

Handrauchmelder

Rauchabzugstaster HRM - Zur Auslösung der Anlage im Brandfall

Auswahl verschiedener Farben und Materialtypen für die jeweiligen Einsatzgebiete
Zur Komfortablen Inbetriebnahme lässt sich die Platine entnehmen
Schnelle Übersicht über den Status der Anlage durch farbige LEDs

Allgemeine Informationen

Anwendung

Der Rauchabzugstaster HRM wird als Handmelder in Rauch- und Wärmeableitungsanlagen eingesetzt. Er dient im Brandfall der manuellen Auslösung an der elektrischen Steueranlage zur Aktivierung des maschinellen Rauchabzugs. Der Rauchabzugstaster ist in Grenzwertmeldertechnik ausgeführt und wird auf Drahtbruch und Kurzschluss überwacht. Die Anlagenzustände „Betriebsbereit“, „Ausgelöst“ und „Störung“ werden je über eine separate LED-Meldeleuchte am Rauchabzugstaster signalisiert.

Varianten

HRM-3K-GR: Handmelder im Kunststoffgehäuse, Grau
HRM-3K-GE: Handmelder im Kunststoffgehäuse, Gelb
HRM-3K-OR: Handmelder im Kunststoffgehäuse, Orange
HRM-3M-GR: Handmelder im Metallgehäuse, Grau
HRM-3M-GE: Handmelder im Metallgehäuse, Gelb
HRM-3M-OR: Handmelder im Metallgehäuse, Orange
HRM-4K-OR: Handmelder im Kunststoffgehäuse, Orange
HRM-3K-OR_AS: Handmelder im Kunststoffgehäuse, Orange, ASi Feldbusanbindung

Technische Daten

Der HRM-4 besitzt einen Druck-Taster zur ALARM-Auslösung, sowie einen Druck-Taster zur Rückstellung, welcher verdeckt angebracht und nur bei geöffneter Meldergehäusetüre zugänglich ist. Die Rückstellung der Analgenauslösung kann an jedem beliebigen Melder erfolgen.

Materialien und Oberflächen

Die Rauchabzugstaster bestehen aus einem flachen Metall- oder Kunststoffgehäuse mit Tür, einem Schloss und auswechselbarer Einschlagscheibe aus Glas, die vor unbeabsichtigter Betätigung schützt. Im Alarmfall wird die Glasscheibe zur Melderauslösung eingeschlagen.

Technische Information

HANDRAUCHMELDER STANDARD (FESTE VERDRAHTUNG), HANDRAUCHMELDER AS-INTERFACE

Handrauchmelder Standard (feste Verdrahtung)

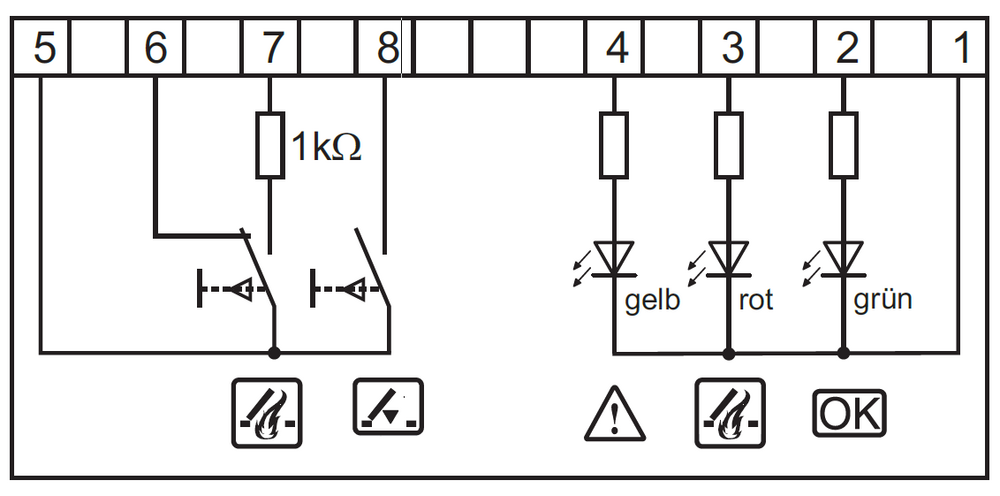

Anschlussbelegung HRM-3

Anschlussbelegung HRM-4

Daten:

Bemessungsspannung	24 VDC
Signalstrom pro LED	7 mA
Ausführung Schaltkontakt	tastend, Selbstrückzug
Alarmstrom - Schleife	20 mA
Ruhestrom - Schleife	2 mA
Abschlusswiderstand	10 kOhm
Kontaktbelastung	200 mA
Anschlussklemmen	1 mm
Signalleiter Art	massiv, 4x2x0,8 mm
Umgebungstemperatur	-5 °C bis +65 °C
Schutzart	IP 42
Kennzeichnung	CE
Gehäuse	Kunststoff / Stahlblech
Gehäuse-Maße	(B/H/T) 125/125/37 mm

Handrauchmelder AS-Interface

Anschlussbelegung EA-Modul an Handrauchmelder

ASi-Slave

Slave-Typ	A/B-Slave
AS-Interface Spezifikation	V3.0
UL File Number	E223772
MTBF	267 a
Anzahl Eingänge	4
Anzahl Ausgänge	4
Bemessungsspannung	26,5-31,6 aus AS-Interface (PELV)
Bemmessungsbetriebsstrom	max. 160 mA
Anschlussquerschnitt:	1,5 - 2,5 mm²

Programmierhinweise

Profil	S-7 .A7
IO-Code	7
ID-Code	A
ID1-Code	7
ID2-Code	7
Datenbit D0 IN1	Taster Entrauchung EIN
Datenbit D1 IN2	Taster Alarm Reset
Datenbit D2 IN3	Frei
Datenbit D3 IN4	Frei
Datenbit D0 OUT1	LED grün Betriebsbereit
Datenbit D1 OUT2	LED rot Entrauchung EIN
Datenbit D2 OUT3	LED gelb Störung (muss blinken)
Datenbit D3 OUT4	Frei

Parameterbit

P0	Nicht verwendet
P1	=1 Filter nicht verwednet (Grundeinstellung)
P2	=1 Synchronmodus aus (Grundeinstellung)
P3	Nicht verwendet

Handrauchmelder AS-Interface

Anschlussbelegung EA-Modul an Handrauchmelder

ASi-Slave

Slave-Typ	A/B-Slave
AS-Interface Spezifikation	V3.0
UL File Number	E223772
MTBF	267 a
Anzahl Eingänge	4
Anzahl Ausgänge	4
Bemessungsspannung	26,5-31,6 aus AS-Interface (PELV)
Bemmessungsbetriebsstrom	max. 160 mA
Anschlussquerschnitt:	1,5 - 2,5 mm²

Programmierhinweise

Profil	S-7 .A7
IO-Code	7
ID-Code	A
ID1-Code	7
ID2-Code	7
Datenbit D0 IN1	Taster Entrauchung EIN
Datenbit D1 IN2	Taster Alarm Reset
Datenbit D2 IN3	Frei
Datenbit D3 IN4	Frei
Datenbit D0 OUT1	LED grün Betriebsbereit
Datenbit D1 OUT2	LED rot Entrauchung EIN
Datenbit D2 OUT3	LED gelb Störung (muss blinken)
Datenbit D3 OUT4	Frei

Parameterbit

P0	Nicht verwendet
P1	=1 Filter nicht verwednet (Grundeinstellung)
P2	=1 Synchronmodus aus (Grundeinstellung)
P3	Nicht verwendet

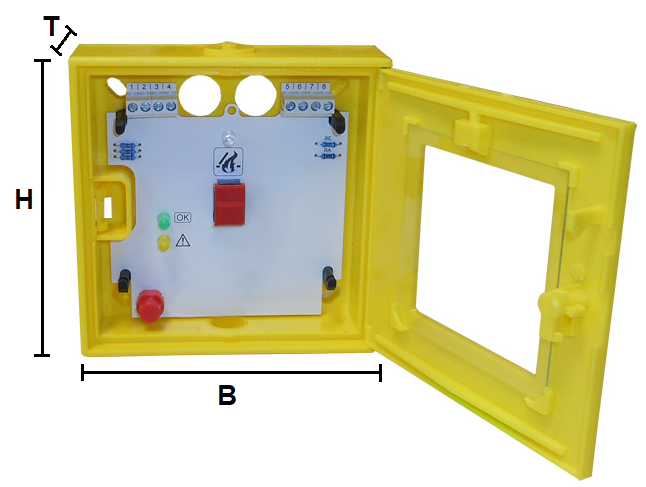

ABMESSUNGEN UND GEWICHTE


Variante	H	B	T
HRM-3K-OR	125	125	37
HRM-3K-GE	125	125	37
HRM-3K-GR	125	125	37
HRM-3M-OR	125	125	37
HRM-3M-GE	125	125	37
HRM-3M-GR	125	125	37
HRM-4K-OR	125	125	37
HRM-3K-OR-AS	125	125	37

Downloads

Produktinfos

Produktdatenblatt Handrauchmelder

Handrauchmelder_PD_2023_05_22_DE_de Produktdatenblatt 790 KB pdf
