Sollwertsteller

Sollwertsteller - Zum Stellen und Ändern eines Spannungssignals

Komfortable Einstellung eines Sollwertes über Drehknopf
Einfache Drehzahlvorgabe für EC-Ventilatoren oder Frequenzurichter
Vielseitige Montagemöglichkeiten: Aufputz, Unterputz & Hutschiene

Allgemeine Informationen

Anwendung

Potentiometer zur externen Ansteuerung von Regelgeräten. Die gewünschte Ausgangsspannung wird 3-stufig oder stufenlos über den Drehknopf eingestellt. Wahlweise steht ein zusätlicher Schaltkontakt zur Verfügung z.B. für eine Reglerfreigabe Ein/Aus.

Varianten

MTP-0-10-AT (1906513)
MTP-0-10-NA (1868244)
MTY-0-15-AT (1909195)
SMT-D-4P (1906765)
SMT-1-30-4C (1868246)
PTV-X10-VT (1908874)
PTV-X10 (1922512)

Klassifizierung, Normen und Richtlinien

MTP/MTY
Niederspannungsrichtlinie 2014/35/EU
EMC-Richtlinie 2014/30/EC
WEEE-Richtlinie 2012/19/EU
RoHs-Richtlinie 2011/65/EU

SMT

Niederspannungsrichtlinie 2006/95/EC
WEEE-Richtlinie 2012/19/EC

Besondere Merkmale

MTP-0-10-AT

Stufenlose Regelung der Ausgangsspannung
Wählbarer Minimum (Vmin) und Maximum (Vmax) Ausgang durch internen
3 Drehzahlen + Aus-Stellung
Trimmer
Spritzwasserdichtes Gehäuse
Unterputz und Aufputzmontage

MTP-0-10-NA

Unterputz und Aufputzmontage
Spritzwassergeschütztes Gehäuse
Stufenlos regelbare Ausgangsspannung
Schaltkontakt z.B. Regelerfreigabe Ein/Aus

MTY-0-15-AT

Stufenlose Geschwindigkeitsregelung
Eingebaute Temperatursicherung
Geschwindigkeitsregelung von Minimum bis Maximum
Mindestdrehzahl durch internen Trimmer einstellbar
Sicherung 5*20mm, inklusiv Ersatzsicherung

SMTD-D-4P

Stufenlose Regelung der Ausgangsspannung
Wählbarer Minimum (Vmin) und Maximum (Vmax) Ausgang durch internen Trimmer
Spritzwasserdichtes Gehäuse
Unterputz und Aufputzmontage

SMT-1-30-4C

Manuelles Einstellen der Drehzahl von mehrstufigen Motoren/Ventilatoren
Verbinden von unterschiedlichen Motoren, wenn maximal Strom nicht überschritten wird.
Spritzwasserdichtes Gehäuse
Unterputz und Aufputzmontage

PTV-X10-VT

Das PTV Trimmpotentiometer bietet die Möglichkeit, die Drehzahl eines Ventilators manuell stufenlos zu regeln.
Das PTV ist für Regler geeignet, die über einen 0 - 10 VDC Steuereingang verfügen.
Das Potentiometer ist in einem offenen Gehäuse montiert und für die Verwendung in einem Schaltschrank entwickelt.
Die Montage ist für eine Hutschiene optimiert

PTV-X10

PTV Trimmpotentiometer bietet eine manuelle Steuerung der Drehzahl von EC Ventilatoren mit einem 0 - 10 VDC Steuereingang.
Das Potentiometer ist in einem Aufputzgehäuse montiert und mit einem Kabel 0,5m vorverkabelt.
Es ist dafür vorgesehen, direkt im Ventilator montiert zu werden, um eine Festdrehzahl bei der Inbetriebnahme einstellen zu können.
Zur Betätigung wird ein Schraubendreher mit Klingenbreite 2mm benötigt.

Technische Information

TECHNISCHE DATEN, ANSCHLUSSBILDER

MTP-0-10-AT (1906513)

Versorgung	(Vin) 3-10 VDC
Ausgänge	0,Vmin - Vmax
Vmin	10-70 % Vin
Vmax	30-100 % Vin
Belastung	≥ 2k Ω
Stromverbrauch	≤ 10 mA inkl. Last
Schutzart	IP44 / IP54 (nach EN 60529)
Ausposition	ja
Zulässige Umgebungstemperatur	0-50 °C
Zulässige rel. Luftfeuchtigkeit	< 95 % rH (nicht kondensierend)

MTP-0-10-NA (1868244)

Widerstand	10 kOhm (-20 % / +20 %)
Schaltstufen	4 A/250 VAC-10 A/12 VDC
Störaussendung	gemäß EN 61000-6-3
Störfestigkeit	gemäß EN 61000-6-2
Schutzart	Einbau (IP 44)/ Aufbau (IP 54)
Kunststoff Gehäuse außen	ASA, RAL 9010 elfenbeinweiß
Kunststoff Gehäuse innen	Polyamide gemäß IEC 60335
Max. Umgebungstemperatur	35 °C

SMT-D-4P (1906765)

Versorgungsspannung	10 VDC
Ausgangsspannung	Stellung 0	0V - Aus
	Stellung 1	3-7 VDC (einstellbar)
	Stellung 2	5-9 VDC (einstellbar)
	Stellung 3	10 VDC
Schutzart	Unterputzmontage	IP44
Schutzart	Aufputzmontage	IP54
Umgebungsbedingungen	Temperatur	-20 bis 40 °C
Umgebungsbedingungen	Rel. Luftfeuchtigkeit	< 100 % rH (nicht kondensierend)
Anschlussquerschnitt	max.2,5mm^2

SMT-1-30-4C (1868246)

Eingangsspannung	250 VAC / 10 A (3A)
Schutzart	Aufbau: IP54
Schutzart	Einbau: IP44
Gehäuse extern	ASA, RAL 9010 Elfenbeinweiß
Gehäuse intern	Polyamide nach IEC 60335

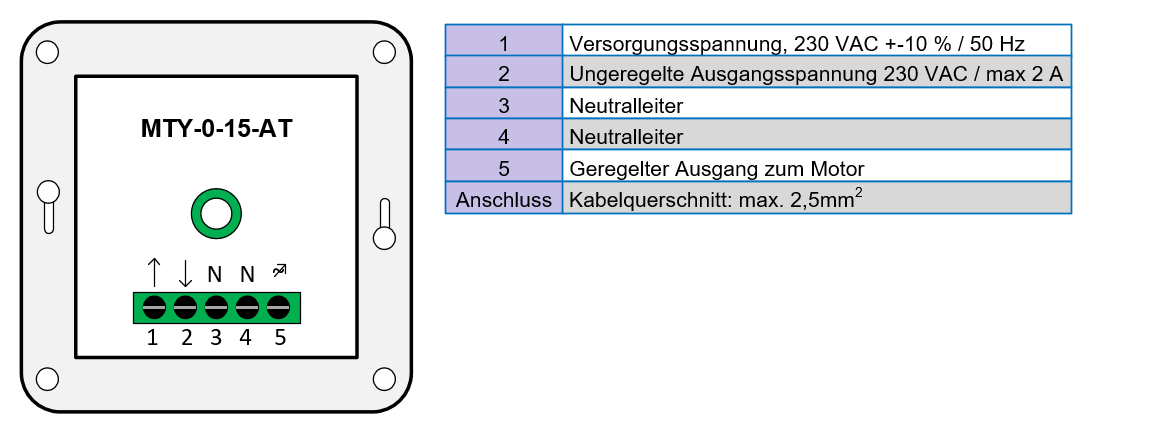

MTY-0-15-AT (1909195

Versorgung	230 VAC ± 10 % / 50 Hz
Nennstrombereich 0,1-1,5 A	0,1 bis 1,5 A
Regulierte Ausgangsspannung 80-230 VAC	80 bis 230 VAC
Min. Drehzahlregelung	80-180 VAC
Ungeregelter Ausgang	230 VAC / max. 2 A
Sicherung (5*20 mm)	F-2,00 A-H
Schutzart	IP44 / IP54 (nach EN 60529)
Einsatzbereich	Innenbereich
Zulässige Umgebungstemperatur	0-35 °C
Zulässige rel. Luftfeuchtigkeit	< 100 % rH (nicht kondensierend)

PTV-X10 / PTV-X10-VT (1922512/1908874)

Nennspannung	0 - 30 VDC
Ausgangsspannung	0 - Us VDC
Widerstand	0 - 10 kΩ
Maximaler Laststrom	50 mA
Zulässige Umgebungsbedingungen	0 bis 50°C / -25 bis 50 °C
Zulässige Umgebungsbedingungen	<95& rH
Schutzart	IP20/65
Montage	Hutschiene/Aufputz

ABMESSUNGEN UND GEWICHTE

<strong>MTP/SMT</strong>

MPT/SMT

Abmessungen [mm]
Baugröße	A	B	C	D	E	F
MPT-0-10-AT	82	65	62	24	32	50x50
MPT-0-10-NA	82	65	62	24	32	50x50
SMT-D-4P	82	65	62	24	32	50x50
SMT-1-30-4C	82	65	62	24	32	50x50

PTV

Abmessungen [mm]
Baugröße	H	B	T
PTV-X10-AT	80	80	52
PTV-X10-VT	43	34	78

Downloads

Produktinfos

Produktdatenblatt Sollwertsteller

1,7 MB pdf
