Feuerwehrschalter

Anwendung

Feuerwehrschalter für maschinelle Rauchabzugsanlagen mit Aufnahme für DIN-Profilhalbzylindereinsatz, zur Steuerung in die Anlagenzustände „Entrauchung Ein“ und „Anlage Aus“

Varianten

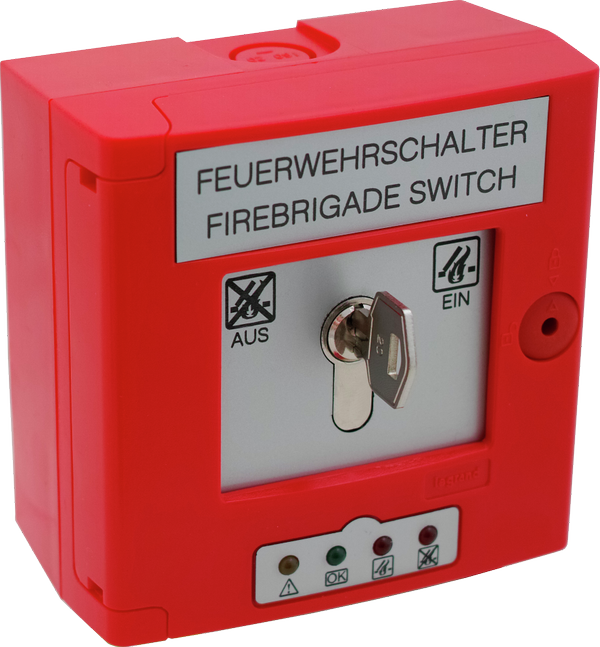

• FWS-P4: Feuerwehrschalter Entrauchung, mit Aufnahme für DIN-Profilhalbzylinder, Ausführung in Grenzwerttechnik, mit integrierter optischer Anzeigeeinheit, im Wandaufbau-Gehäuse (Der DIN-Profilhalbzylinder-Einsatz FWS-ZY ist nicht im Lieferumfang enthalten.) Der Feuerwehrschalter ist mit einem versteckt montierten Reset-Taster ausgestattet, um die Anlage wieder in den Bereitschaftsmodus zurückzusetzen. Hierzu ist zunächst der Deckel zu öffnen, nun wird der Reset-Taster zwischen den LED‘s sichtbar. Als nächstes muss der Schlüssel eingesteckt werden und in die Position „Anlage AUS“ gedreht und gehalten werden. Zusätzlich ist der ResetTaster zu betätigen. Nach 3 Sek. Betätigung sollte die grüne „OK“- LED leuchten, ist dies nicht der Fall, so liegen noch Alarme bei der Steuerung an.

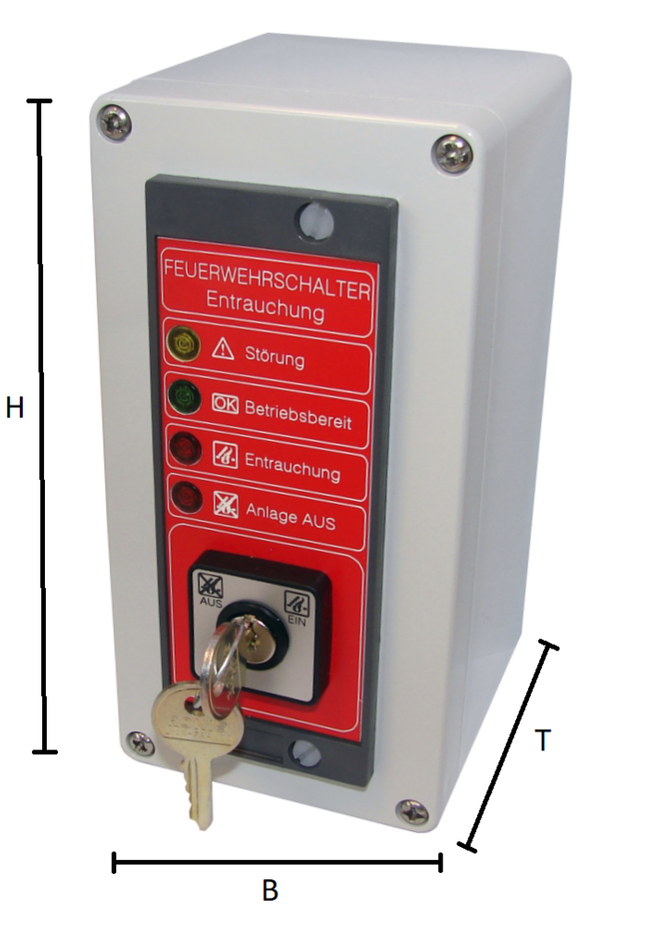

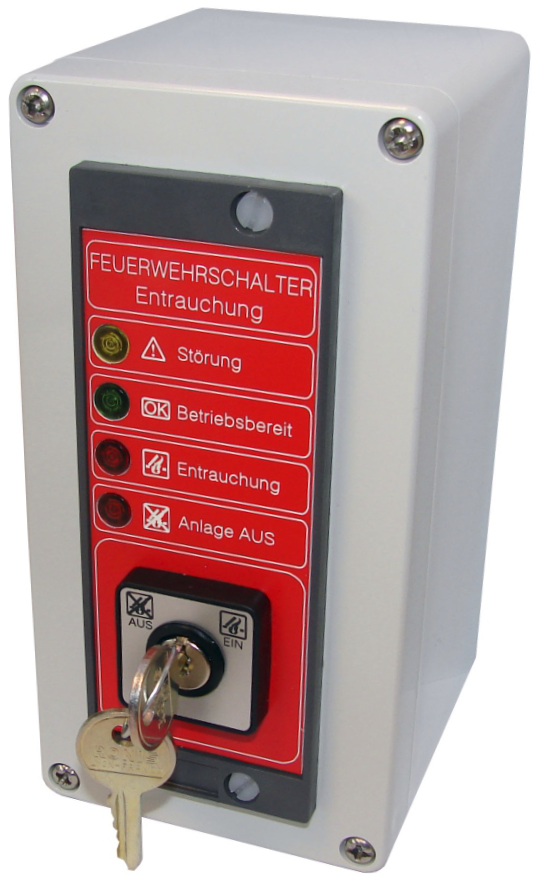

• FWS-S4: Feuerwehrschalter Entrauchung, mit Standard-Schlüsselschalter, Ausführung in Grenzwerttechnik, mit integrierter optischer Anzeigeeinheit, im Wandaufbau-Gehäuse, mit zwei Schlüssel
• FWS-P4-AS: Feuerwehrschalter Entrauchung, zur Einbindung in das AS-Interface, mit Aufnahme für DIN-Profilhalbzylinder, Ausführung in Grenzwerttechnik, mit integrierter optischer Anzeigeeinheit, im Wandaufbau-Gehäuse (Der DIN-Profilhalbzylinder-Einsatz FWS-ZY ist nicht im Lieferumfang enthalten.)

Technische Daten

• FWS-P4/S4: Die Schaltkontakte sind tastend mit Selbstrückzug ausgeführt. Der Feuerwehrschalter arbeitet nach dem Prinzip der Grenzwerttechnik, mit einem Schleifenwiderstand von 10 kOhm. Über vier Leuchtmelder wird der Anlagenzustand angezeigt. Es können bis zu sechs gleichrangige Feuerwehrschalter zusammengeschlossen werden, hierzu sind die Klemmen brückend ausgeführt. Ein Schleifen-Abschlusswiderstand 10 kOhm liegt bei.

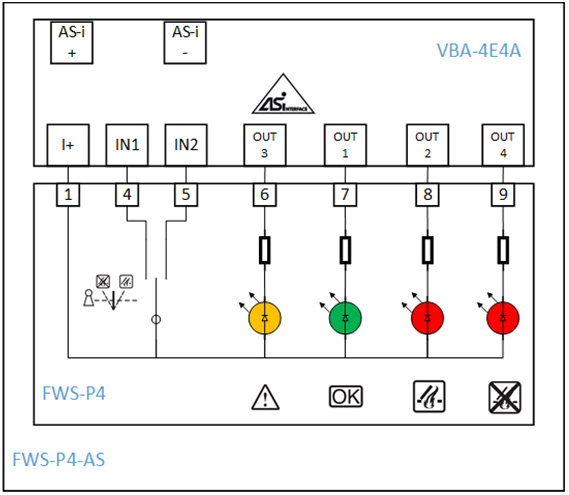

• FWS-P4-AS:  Feuerwehrschalter mit integriertem EA-Modul zur Einbindung in das AS-Interface. Die Schaltkontakte sind tastend mit Selbstrückzug ausgeführt. Über vier Leuchtmelder wird der Anlagenzustand angezeigt.

Zubehör

• FWS-ZY: DIN Profilhalbzylinder-Einsatz für FWS-P4 mit zwei Schlüssel
