AXIALVENTILATOREN

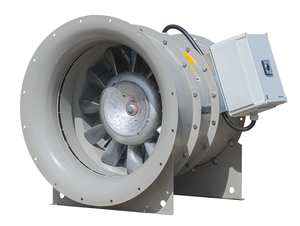

Diese Baureihe besitzt den höchsten Ventilatorwirkungsgrad und somit den niedrigsten Stromverbrauch gegenüber allen Ventilatoren ihrer Leistungsklasse. Der Wirkungsgrad ist über 50 % höher als der von üblichen Rohrventilatoren. Etwa 70 % bis 90 % der Gesamtkosten eines Ventilators entfallen auf die Stromkosten. Diese werden mit GLDF-Ventilatoren um mehr als 30 % reduziert! Mehr noch: Trotz der guten Produkteigenschaft ist die Baureihe GLDF erstaunlich preiswert. Die außergewöhnlichen Leistungsdaten, insbesondere der hohe Ventilatorwirkungsrad, beruhen auf den profilierten Schaufelkonturen und dem kontinuierlichen Meridiankanal. Dies bewirkt eine sehr verlustarme Energieumsetzung im Ventilator

• 10 Baugrößen
• Volumenstrom V max. ca. 20.000 m3/h
• Die Baugrößen 560, 630 und 710 können auch direkt am 400 V/50 Hz Drehstromnetz betrieben werden

• Durch stufenlose Verstellung der Laufradschaufeln ohne Demontage des Laufrades weitgehende Anpassung an den jeweiligen Betriebspunkt und nachträgliche Korrekturen im Rahmen der Motorleistung möglich
• Optimierte Nachleitwerke zur Erhöhung der Druckziffern.
• Geräuscharmer Betrieb durch kleine Umfangsgeschwindigkeiten aufgrund hoher Druckziffern.

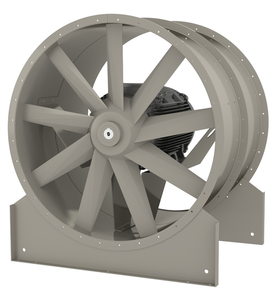

• 21 Baugrößen
• Laufrad-Nenn- Ø 250-2500 mm
• Volumenstrom V. max. 400.000 m3/h
• Totaldruckerhöhung pt max. 2.600 Pa
• Bauform M-D: Luftrichtung über Motor drückend, mit direktem Antrieb. Laufrad direkt auf Motorwelle montiert
• Horizontale & Vertikale Aufstellung im Gebäude und im Freien möglich.
• Korrosionsschutzkategorie bis C5M möglich
• Gehäuse in allen RAL-Farbtönen lieferbar

Je nach Baugröße und gewünschter Leistung werden verschiedene Schaufelwinkel verwendet, bitte bei Bestellung angeben. Kompakte Bauweise ermöglicht den Einbau selbst bei beengten Raumverhältnissen. Motoren mit Thermokontakten oder Kaltleiter möglich

• Geeignet in horizontaler und vertikaler Bauform.
• Wirkungsoptimiertes Stahl-Laufrad, Wirkungsgrad bis 74%
• Gehäuse in allen RAL Farbtönen lieferbar
• auch mit Schallisolierung lieferbar.

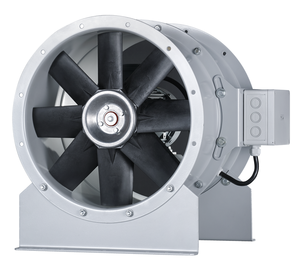

• 15 Baugrößen
• Laufrad-Nenn-Ø 315-1600 mm
• Volumenstrom V. max. 200.000 m3/h
• Totaldruckerhöhung pt max. 1.000 Pa
• Bauform M-D: Luftrichtung über Motor drückend, Laufrad direkt auf der Motorwelle montiert.
• Fördertemperaturen mit Sondermotoren bis +130°C möglich (auf Anfrage)

Je nach Baugröße und gewünschter Leistung werden Laufräder mit unterschiedlichem Schaufelwinkel verwendet, bitte bei Bestellung angeben. Kompakte Bauweise ermöglicht den Einbau selbst bei beengten Raumverhältnissen. Motoren mit Thermokontakten oder Kaltleiter auf Anfrage

• Geeignet in horizontaler und vertikaler Bauform.
• Gehäuse in allen RAL Farbtönen lieferbar
• Auch mit Schallisolierung lieferbar.
• Wirkungsgrad bis 63%
• 15 Baugrößen
• Laufrad-Nenn-Ø 315-1600 mm
• Volumenstrom V. max. 200.000 m3/h
• Totaldruckerhöhung pt max. 1.600 Pa
• Bauform M - mit direktem Antrieb. Laufrad direkt auf der Motorwelle montiert.

Je nach Baugröße und gewünschter Leistung werden Laufräder mit unterschiedlicher Schaufelanzahl verwendet (5/6/8/9/10 oder 12) Schaufelwinkel bei Bestellung angeben. Kompakte Bauweise ermöglicht den Einbau selbst bei beengten Raumverhältnissen.

• Bauform M-D: Luftrichtung über Motor drückend, mit direktem Antrieb.
• Geeignet in horizontaler und vertikaler Bauform.
• Gehäuse in allen RAL Farbtönen lieferbar
• auch mit Schallisolierung lieferbar.
• Wirkungsgrad bis 68%

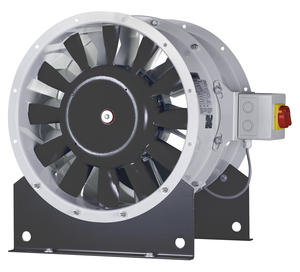

• 10 Baugrößen
• Laufrad-Nenn-Ø 315-1600 mm
• Volumenstrom V max. 250.000 m3/h
• Totaldruckerhöhung pt max. 1.800 Pa
• Bauform M mit direktem Antrieb. Laufrad direkt auf der Motorwelle montiert
• Motoren mit Thermokontakten oder Kaltleiter möglich

• Geeignet in horizontaler und vertikaler Bauform.
• Erhöhung der Druckziffern durch ein optimiertes Nachleitwerk.
• Die Laufradschaufeln können ohne Demontage des Laufrades stufenlos verstellt werden. Diese Verstellmöglichkeit bietet eine weitgehende Anpassung an den jeweiligen Betriebspunkt, die auch noch nachträgliche Korrekturen, im Rahmen der Motorleistung, ermöglicht.
• hohe Druckziffern ermöglichen kleine Umfangsgeschwindigkeiten und somit einen geräuscharmen Betrieb
• kompakte Bauweise ermöglicht den Einbau selbst bei beengten Raumverhältnissen
• Bauform M-D - mit direktem Antrieb.über Motor drückend. Laufrad direkt auf die Motorwelle montiert
• auf Anfrage für höhere Drücke, oder Notbetrieb / Redundanz auch in zweistufiger Baureihe ZAXN-KSE 12/56 möglich
• Wirkungsgrad bis 89%
• Gehäuse in alle RAL Farbtönen lieferbar

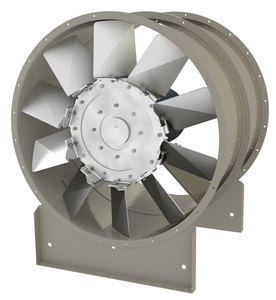

• 12 Baugrößen
• Laufrad-Nenn- Ø 400-1600 mm
• Volumenstrom V. max. 400.000 m3/h
• Totaldruckerhöhung pt max. 2.600 Pa

Aufgrund zwei, in Reihe geschalteter Ventilatoren, geeignet für Garagenabluft ( 66% Redundanz im Notbetrieb)

• Geeignet in horizontaler und vertikaler Bauform.
• Durch wählbare Anzahl der Schaufel ( 6 / 9 /12), wird der gewünschte Betriebspunkt bei bestem Wirkungsgrad erreicht.
• Optimierte Nachleitwerke zur Erhöhung der Druckziffern, dadurch geräuscharmer Betrieb durch kleine Umfangsgeschwindigkeit
• Durch stufenlose Verstellung der Laufradschaufeln ohne Demontage des Laufrades weitgehende Anpassung an den jeweiligen Betriebspunkt und nachträgliche Korrekturen im Rahmen der Motorleistung möglich
• Verdoppelung der Totaldruckerhöhung gegenüber Einzelventilatoren.
• Gehäuse in allen RAL Farbtönen lieferbar
• 15 Baugrößen
• Laufrad -Nenndurchmesser 315-1600 mm
• Volumenstrom max.250.000 m³/h
• Totaldruckerhöhung max. 4500 Pa
