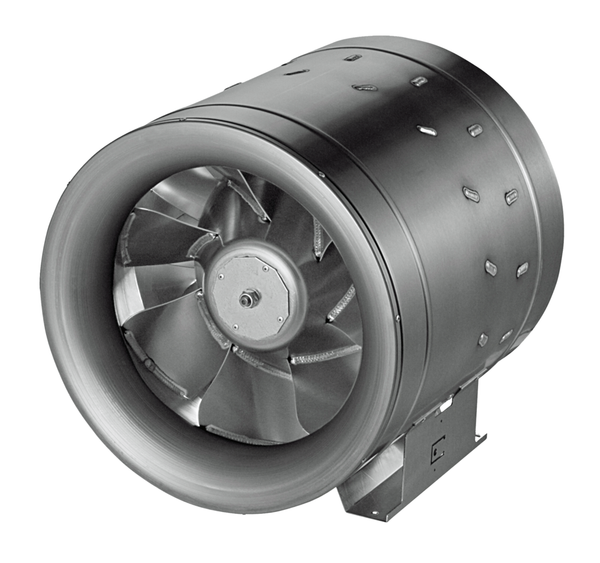

Axialventilatoren mit direktem Antrieb zur Ent- und Belüftung von Gebäuden

Diese Baureihe besitzt den höchsten Ventilatorwirkungsgrad und somit den niedrigsten Stromverbrauch gegenüber allen Ventilatoren ihrer Leistungsklasse. Der Wirkungsgrad ist über 50 % höher als der von üblichen Rohrventilatoren. Etwa 70 % bis 90 % der Gesamtkosten eines Ventilators entfallen auf die Stromkosten. Diese werden mit GLDF-Ventilatoren um mehr als 30 % reduziert! Mehr noch: Trotz der guten Produkteigenschaft ist die Baureihe GLDF erstaunlich preiswert. Die außergewöhnlichen Leistungsdaten, insbesondere der hohe Ventilatorwirkungsrad, beruhen auf den profilierten Schaufelkonturen und dem kontinuierlichen Meridiankanal. Dies bewirkt eine sehr verlustarme Energieumsetzung im Ventilator

  • 10 Baugrößen
  • Volumenstrom V max. ca. 20.000 m3/h
  • Die Baugrößen 560, 630 und 710 können auch direkt am 400 V/50 Hz Drehstromnetz betrieben werden

Anwendung

Anwendung

  • Lüftungsaxialventilator ( Zu- & Abluft ) für Einbau in Rohrleitung
  • Aufstellung / Abhängung im Gebäude.

Beschreibung

Varianten

  • 1 ∼ 230V - 50 Hz Motor
  • 3 ∼ 400V - 50 Hz Drehstrom-Motor ( FU - Regelbar )
  • 1 ∼ 230V - Hz EC - Motor

Zubehör

  • Montagekonsole
  • Verbindungsmanschette
  • Schutzgitter
  • Rohr mit selbsttätiger Verschlussklappe
  • Rohrschalldämpfer starr
  • Rohrschalldämpfer flexibel
  • Adapterplatte (Übergang Kanal/Rohr)
  • Filterbox mit Taschenfilter F5 und Warmwasser-Heizregister
  • Filterbox für Taschenfilter (ohne Filter)
  • Filterbox mit Vlies G3
  • 5 - Stufen - Trafo (AP)
  • 7 - Stufen - Trafo (UP)
  • EC - Controller
  • Frequenzumrichter
  • Reparaturschalter, lose

Technische Information

Abmessungen und Gewichte

  • Abmessungen und Gewichte

Abmessungen [mm]

A B C D E F G H I J Ø1 Ø2 Ø3

AX 200 E2 01

199

205±2

225±1





129±3

96±3

180±1,5

204

201±1

9

AX 250 E2 01

297±2

259±2

278±1

76±1

125

40±1

40±1

88±1

100

220

254±2

250±1

9

AX 250 E2 06


259±2

215±1



30±1

40±1

59±1

90

220

254±1

250±1

9

AX 280 E2 02

322±2

290±2

308±1

78±1

145

40±1

40±1

91±1

120

239

285±2

281±1

9

AX 315 E2 01

349±2

324±2

351±1

82±1

185

40±1

40±1

94±1

160

260

319±2

315±1

9

AX 315 E2 03

337±2

319±2

308±1

74±1

150

35±3

35±3

89±1

120

239±1


315±1

9

AX 355 E2 01

389±2

363±2

396±1

97±1

200

40±1

40±1

110±1

175

300

358

354±1

9

AX 355 E4 01

389±2

363±2

396±1

97±1

200

40±1

40±1

110±1

175

300

358±2

354±1

9

AX 400 E4 01

307±2

432±2

416±3

55±1

250

40±1

72±1

70±1

220

275

407±2

403±1

9

AX 450 E4 01

357±2

467±2

467±3

85±1

280

70±1

72±1

100±1

250

310

457±2

453±1

9

AX 500 E4 01

398±2

512±2

516±3

88±1

290

70±1

72±1

108±1

250

360

507±2

504±1

9

AX 560 E4 01

468±2

573±2

582±3

115±1

290

70±1

72±1

135±1

250

440

568±2

564±1

9

AX 630 E4 01

538±2

643±2

654±3

156±1

340

70±1

72±1

181±1

290

490

638±2

634±1

9

① Nenngröße; bei schwingungsgedämpfter Aufstellung ist bei verschiedenen Baugrößen ein Verlängerungsschacht erforderlich


Detaillierte Auslegung

HIer kommen Sie direkt zur Auslegung des GLDF im TROX X-FANS Produktkonfigurator.

Dort können Sie:

  • Für Ihren Volumenstrom, Druck und Einbauanordnung mit den gewünschten Zubehör den optimalen Ventilator auslegen
  • Bedarfsgerecht selektieren nach Leistungsbedarf, Schall, Baugröße Preis und Lieferzeit
  • Varianten und Zubehör werden auf Plausibilität geprüft.
  • Alle erforderlichen Dokumente (technische Spezifikation, Ausschreibungstext, Zertifikate, Zeichnungen usw.) für den konkret ausgelegten Ventilator runterladen bzw. per Mail verschicken

Zur Auslegung
