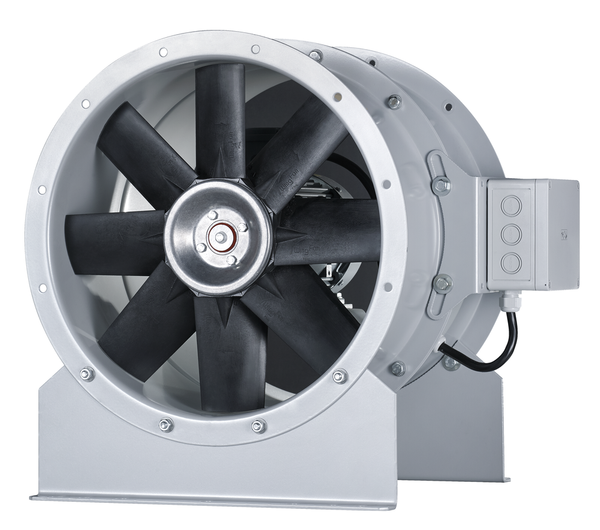

Axialventilatoren mit direktem Antrieb zur Ent- und Belüftung von Gebäuden

Je nach Baugröße und gewünschter Leistung werden Laufräder mit unterschiedlicher Schaufelanzahl verwendet (5/6/8/9/10 oder 12) Schaufelwinkel bei Bestellung angeben. Kompakte Bauweise ermöglicht den Einbau selbst bei beengten Raumverhältnissen.

Bauform M-D: Luftrichtung über Motor drückend, mit direktem Antrieb.
Geeignet in horizontaler und vertikaler Bauform.
Gehäuse in allen RAL Farbtönen lieferbar
auch mit Schallisolierung lieferbar.
Wirkungsgrad bis 68%
10 Baugrößen
Laufrad-Nenn-Ø 315-1600 mm
Volumenstrom V max. 250.000 m3/h
Totaldruckerhöhung pt max. 1.800 Pa
Bauform M mit direktem Antrieb. Laufrad direkt auf der Motorwelle montiert
Motoren mit Thermokontakten oder Kaltleiter möglich

Anwendung

Anwendung

Lüftungsventilator für Zu- oder Abluft
frei ansaugend oder saugseitig an Rohrleitung angeschlossen
frei ausblasend oder druckseitig an Rohrleitung angeschlossen

Beschreibung

Varianten

Bauform M-S: Luftrichtung über Motor saugend, mit direktem Antrieb.
Temperaturgrenzen bei ISO-F-Motoren: 60 °C bei ISO-H-Motoren: 80 °C.
Ventilator zur Förderung explosionsgefährdeter Medien gem. Richtlinie 94/9/EG (ATEX 95) II 2/2 G c IIC + H2 T3 oder II 2/2 G c IIB H2 T4 (druckfest gekapselter Motor bei Drehzahlregelung über FU) Reg.-Nr. PTB 08 ATEX D074
Ausführung als Wandentventilator mit Wandplatte und Ausblasgehäuse mit selbsttätiger Jalousieklappe

Zubehör

Dachhaube DAX
Stoßimpuls-Lagerüberwachung STI
thermischer Motorschutz
Schallisolierung
Wetterschutzdach für Schallisolierung
Rundschalldämpfer TSR (saug- und druckseitig)
Verlängerungsschacht
Inspektionsklappe
selbsttätige Verschlussklappe
Elastische Stutzen
Gegenflansch
Potentialausgleich
Anströmdüse
Schutzgitter (saug- und druckseitig)
Diffusor
Ausblasrohr mit Schutzgitter
Schachtfüße (für horizontale Montage)
Pratzen (für vertikale Montage)
Feder-Schwingungsdämpfer
Gummi-Schwingungsdämpfer
Reparaturschalter angebaut (Klemmkasten entfällt)
Winkelring mit Mauerfedern (saug- und druckseitig)
Wabengleichrichter
silikonfreie Ausführung
Oberflächenschutz Pulverbeschichtet und/oder feuerverzinkt in Korrosionsschutzkategorie C2-C5M

Technische Information

Abmessungen und Gewichte

AXO bis NG 1120

Abmessungen [mm]

①	②	Ødi.L	Øk	ØD	z×d	L	M_ma×	③
315	71-80	320	356	386	8 × 9,5	150	265	6
400	71-90	401	438	468	12 × 9,5	188	348	11
400	100	401	438	468	12 × 9,5	376	390	16
500	80-100	504	541	571	12 × 9,5	225	570	16
500	90-132	504	541	571	12 × 9,5	450	451	22
630	90-112	634	674	712	16 × 11,5	286	595	30
630	132	634	674	712	16 × 11,5	572	575	29
800	100-132	797	837	875	24 × 11,5	350	760	50
800	160	797	837	875	24 × 11,5	700	810	70
1000	132-180	1003	1043	1081	24 × 11,5	415	730	85
1000	200	1003	1043	1081	24 × 11,5	830	770	105
1120	132-200	1124	1174	1214	24 × 11,5	450	825	110
1250	160-225	1261	1311	1351	24 × 11,5	500	⊗	⊗
1250	250-280	1261	1311	1351	24 × 11,5	1000	⊗	⊗
1400	180-225	1415	1465	1545	24 × 11,5	560	⊗	⊗
1400	250-315	1415	1465	1545	24 × 11,5	1120	⊗	⊗
1600	180-225	1587	1637	1717	32 × 11,5	630	⊗	⊗
1600	250-315	1587	1637	1717	32 × 11,5	1260	⊗	⊗

① Nenngröße; bei schwingungsgedämpfter Aufstellung ist bei verschiedenen Baugrößen ein Verlängerungsschacht erforderlich •

② Motorbaugröße Bauform B3 •

③ Gewicht ohne Motor (ca.) [kg] •

⊗ auf Anfrage

Detaillierte Auslegung

HIER KOMMEN SIE DIREKT ZUR AUSLEGUNG DES AXO IM TROX X-FANS PRODUKTKONFIGURATOR.

Dort können Sie:

Für Ihren Volumenstrom, Druck und Einbauanordnung mit den gewünschten Zubehör den optimalen Ventilator auslegen
Bedarfsgerecht selektieren nach Leistungsbedarf, Schall, Baugröße Preis und Lieferzeit
Varianten und Zubehör werden auf Plausibilität geprüft.
Alle erforderlichen Dokumente (technische Spezifikation, Ausschreibungstext, Zertifikate, Zeichnungen usw.) für den konkret ausgelegten Ventilator runterladen bzw. per Mail verschicken

Zur Auslegung

Downloads

Zertifikate

EU-Konfomitätserklärung

DE_K3_CE-Doku_Konform_TROX-X-FANS_20211213 Konformitätserklärung 1,2 MB pdf
EU-Konformitätserklärung

DE_K2_CE-Doku_Konform_TROX-X-FANS_20220520 Konformitätserklärung 460 KB pdf

Betriebsanleitungen

Betriebs- und Montageanleitung

5,8 MB pdf
