ZAXN 6_9_12 / 56

ZAXN 12/56

ZAXN 12 / 56

Axialventilatoren mit direktem Antrieb zur Ent- und Belüftung von Gebäuden

Aufgrund zwei, in Reihe geschalteter Ventilatoren, geeignet für Garagenabluft ( 66% Redundanz im Notbetrieb)

Geeignet in horizontaler und vertikaler Bauform.
Durch wählbare Anzahl der Schaufel ( 6 / 9 /12), wird der gewünschte Betriebspunkt bei bestem Wirkungsgrad erreicht.
Optimierte Nachleitwerke zur Erhöhung der Druckziffern, dadurch geräuscharmer Betrieb durch kleine Umfangsgeschwindigkeit
Durch stufenlose Verstellung der Laufradschaufeln ohne Demontage des Laufrades weitgehende Anpassung an den jeweiligen Betriebspunkt und nachträgliche Korrekturen im Rahmen der Motorleistung möglich
Verdoppelung der Totaldruckerhöhung gegenüber Einzelventilatoren.
Gehäuse in allen RAL Farbtönen lieferbar
15 Baugrößen
Laufrad -Nenndurchmesser 315-1600 mm
Volumenstrom max.250.000 m³/h
Totaldruckerhöhung max. 4500 Pa

Allgemeine Informationen

Anwendung

Zu- oder Abluft als Rohrventilator
frei ansaugend oder saugseitig an Rohrleitung angeschlossen
frei ausblasend oder druckseitig an Rohrleitung angeschlossen

Besondere Merkmale

Wirkungsgrad bis 80%
Volumenströme bis 250.000m³/h
Frequenzumrichterbetrieb
Durch wählbare Anzahl der Schaufel ( 6 / 9 /
12), wird der gewünschte Betriebspunkt bei
bestem Wirkungsgrad erreicht.
Optimierte Nachleitwerke zur Erhöhung der
Druckziffern, dadurch geräuscharmer
Betrieb durch kleine Umfangsgeschwindigkeit
Durch stufenlose Verstellung der
Laufradschaufeln ohne Demontage des
Laufrades weitgehende Anpassung an den
jeweiligen Betriebspunkt und nachträgliche
Korrekturen im Rahmen der Motorleistung
möglich

Nenngrößen

315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600

Varianten

Horizontaler und Vertikaler Einbau
Freier Ansaug / Ausblas, Rohranschluss
Temperaturgrenzen
bei ISO-F-Motoren: 60 °C
bei ISO-H-Motoren: 80 °C.
Ventilator zur Förderung explosionsgefährdeter Medien gem.
Richtlinie 94/9/EG (ATEX 95)
II 3/3 Ex h IIB + H2 T3 Gc oder
II 2/2 Ex h IIB + H2 T4 Gb (druckfest gekapselter Motor bei
Drehzahlregelung über FU) Reg.-Nr. PTB 08 ATEX D074

Bauteile und Eigenschaften

Inbetriebnahmebereiter Ventilator, bestehend aus
mechanischen und elektrischen Bauteilen
Dokumentation der Daten auf Typenschild auf dem Gerät
Luftrichtung auf dem Gerät angegeben

Zubehör

Volumenstrom-Messeinrichtung VME
Stoßimpuls-Lagerüberwachung STI
thermischer Motorschutz
Schallisolierung
Wetterschutzdach für Schallisolierung
Rundschalldämpfer TSR (saug- und druckseitig)
Rundschalldämpfer TSR mit Innenkern (saug- und druckseitig)
Verlängerungsschacht
Inspektionsklappe
selbsttätige Verschlussklappe
elastische Stutzen
Gegenflansch
Potentialausgleich
Anströmdüse
Schutzgitter (saug- und druckseitig)
Diffusor
Diffusor mit Innenkern
Ausblasrohr mit Schutzgitter
Schachtfüße (für horizontale Montage)
Pratzen (für vertikale Montage)
Feder-Schwingungsdämpfer
Gummi-Schwingungsdämpfer
Reparaturschalter angebaut (Klemmkasten entfällt)
Winkelring mit Mauerfedern (saug- und druckseitig)
Wabengleichrichter
silikonfreie Ausführung
Oberflächenschutz Pulverbeschichtet und/oder feuerverzinkt in Korrosionsschutzkategorie C2-C5M

Konstruktionsmerkmale

Rundes Gehäuse
Flansch nach DIN 24154-3
Vertikale und Horizontale Bauart

Materialien und Oberflächen

Oberfläche pulverbeschichtet, RAL 7030
Oberfläche pulverbeschichtet, Sonder RAL Töne
verzinkte Oberfläche
Oberflächenschutz bis C5 möglich

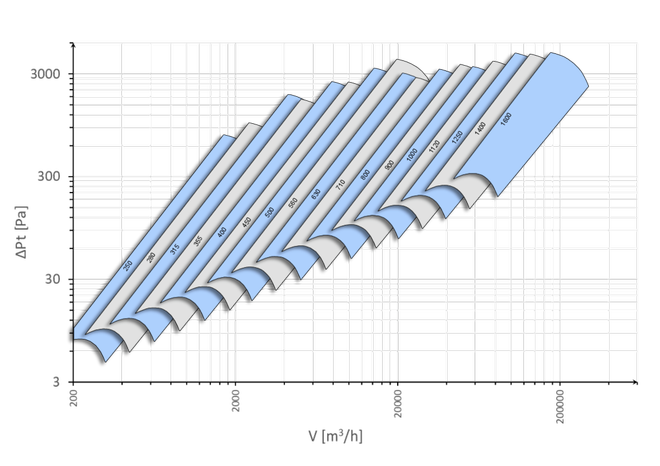

Technische Daten

Nenngröße 315 mm – 1600 mm
Motorbaugrößen 63 bis 315
Volumenströme bis 250.000 m³/h
Druckdifferenz bis zu 4500 Pa
80% Spitzenwirkungsgrad

Technische Information

Funktion, Ausschreibungstext, Ausschreibungstext

Der Ventilator dient ausschließlich der Förderung von Luft
gemäß Eignung des Ventilators.
Auch für ATEX-Anwendungen geeignet

Ausschreibungstext

ZAXN 12/56/....M-D
Luftrichtung über Motor drückend, mit direktem Antrieb
Axialventilator bestehend aus:
2 in Reihe geschalteten Ventilatoren. Schachtgehäuse in geschweißter Stahlblechausführung mit gebohrten Flanschen nach DIN
24154 - Reihe 3, Nachleitwerk zur Druckerhöhung und Erzielung einer weitgehend drallfreien
Abströmung.
Oberflächenschutz: Pulverbeschichtung RAL 7030
Laufrad aus Aluminiumguss mit im Stillstand stufenlos verstellbaren Schaufeln, dynamisch
gewuchtet, ISO 1940, Gütestufe G 6,3, direkt aufgesetzt auf den Motorwellenstumpf.
Mit angebautem Klemmenkasten
Einbauanordnung druckseitig: Rohrleitung 2,5 D

Hauptabmessungen, Abweichende Längen

ZAXN Frontansicht

Hauptabmessungen

NG	Ødi.L	Øk	ØD	zxd	H	a	a1	C	b	b1	b2	③ b x l
315	320	356	386	8 x 9,5	240	328	302	35	356	68	80	12 x 20
355	359	395	425	8 x 9,5	270	356	330	35	398	88	80	12 x 20
400	401	438	468	12 x9,5	300	406	379	37	438	104	80	12 x 20
450	450	487	517	12 x9,5	335	430	400	37	487	124	80	12 x 20
500	504	541	571	12 x9,5	375	480	453	37	541	151	80	12 x 20
560	565	605	643	16 x11,5	420	519	483	45	605	183	80	12 x 20
630	634	674	712	16 x11,5	470	607	575	45	674	203	100	12 x 20
710	711	751	789	16 x11,5	525	645	613	45	721	210	110	12 x 20
800	794	837	875	24 x11,5	585	735	703	45	872	285	110	14 x22
900	894	934	972	24 x11,5	655	785	753	45	860	225	160	14 x22
1000	1003	1043	1081	24 x11,5	730	881	833	57	940	265	160	14 x22
1120	1124	1174	1214	24 x11,5	760	951	903	57	1184	380	160	14 x22
1250	1261	1311	1251	24 x 11,5	855	1051	1003	57	1321	465	160	14 x22
1400	1415	1465	1545	24 x 11,5	⊗	⊗	⊗	⊗	1475	520	165	14 x22
1600	1587	1637	1717	32 x11,5	⊗	⊗	⊗	⊗	1649	615	160	18 x25

③ Langloch Breite × Länge
⊗ Auf Anfrage

ZAXN ohne Verlängerungsschacht

Von der Anzahl der Verlängerungen abhängige Abmessungen

NG	①	L	②	③	L1	y	⑤	L2*²	⑥
315	71	600	20	80	750	12	80	900	29
355	80	660	25	90	825	8	90	990	35
400	90	752	36	112	940	54	112	1128	51
450	90	800	43	112	1000	34	112	1200	62
500	112	900	56	132	1125	81	132	1350	80
560	112	968	82	132	1210	64	132	1452	117
630	132	1144	150	-	-	-	-	-	-
710	132	1220	130	160	1525	112	160	1830	174
800	132	1400	164	180	1750	104	180	2100	232
900	132	1492	220	225	1865	78	225	2238	309
100	160	1660	274	225	2075	113	225	2490	383
1120	180	1800	380	280	2250	180	280	2700	470
1250	200	2000	450	280	2500	115	280	3000	550
1400	180	⊗	⊗	⊗	⊗	⊗	⊗	⊗	⊗
1600	225	⊗	⊗	⊗	⊗	⊗	⊗	⊗	⊗

²⁾ hier werden weitere Leerschächte benötigt, deshalb ändern sich die Maße a + a1 der Hauptabmessungen.
ZAXN ohne Verlängerungsschacht: ① max Motorbaugröße • ② Gewicht ohne Motore (ca.) [kg]
ZAXN mit 1Verlängerungsschacht: ③ max Motorbaugröße • ④ Gewicht ohne Motore (ca.) [kg]
ZAXN mit 2Verlängerungsschächten: ⑤ max Motorbaugröße • ⑥ Gewicht ohne Motore (ca.) [kg]
⊗ Auf Anfrage

Detaillierte Auslegung

HIER KOMMEN SIE DIREKT ZUR AUSLEGUNG DES ZAXN IM TROX X-FANS PRODUKTKONFIGURATOR.

Dort können Sie:

Für Ihren Volumenstrom, Druck und Einbauanordnung mit den gewünschten Zubehör den optimalen Ventilator auslegen
Bedarfsgerecht selektieren nach Leistungsbedarf, Schall, Baugröße Preis und Lieferzeit
Varianten und Zubehör werden auf Plausibilität geprüft.
Alle erforderlichen Dokumente (technische Spezifikation, Ausschreibungstext, Zertifikate, Zeichnungen usw.) für den konkret ausgelegten Ventilator runterladen bzw. per Mail verschicken

Zur Auslegung

Downloads

Zertifikate

EU-Konfomitätserklärung

DE_K3_CE-Doku_Konform_TROX-X-FANS_20241010 Konformitätserklärung 330 KB pdf
EU-Konformitätserklärung

DE_K2_CE-Doku_Konform_TROX-X-FANS_20241010 Konformitätserklärung 320 KB pdf

Betriebsanleitungen

Betriebs- und Montageanleitung

5,8 MB pdf
