(BV)DAX-I

DACHAXIALVENTILATOR INDUKTIV

■ Zertifizierung: Entspricht DIN EN 12101-3, als Entrauchungsventilator F400 für  120 Minuten zertifiziert

■ Induktionseffekt: bis zu 1,8-Fache Volumenstrom durch zusätzliche Bewegung der Rauchgase.

■ Energieeffizienz: Nutzung eines kleineren, leichteren und effizierteren Motors für hohe Volumenströme bei geringem Energieverbrauch.


■ Flexible Größen: In drei Gehäusegrößen mit mehreren Motorbaugrößen erhältlich für  unterschiedliche Installationsanforderungen.

■ Vielseitige Installation: Geeignet für Flachdächer und Schrägdächer bis 20°


■ Robuste Konstruktion: Wärmegedämmtes Gehäuse inkl. Verschlussklappe mit Kettenantrieb  für sichere Funktion im Brandfall

Allgemeine Information

Anwendung

  • Zur Aufstellung auf dem Dach
  • Wärmegedämmtes Gehäuse
  • Motorbetätigte Verschlussklappe (Kettenantrieb)
  • Als Entrauchungsventilator (BVDAX-I)
  • Als Lüftungsventilator (DAX-I)
  • Als Komponente für ein MRA-System

Bauteile und Eigenschaften
  • wärmegedämmter Gehäuse mit innenliegender  Verkabelung
  • wärmegedämmte Verschlussklappe
  • Kettenantrieb für SL 1000 bei NG560, NG800 & SL 700 bei  NG1120
  • Aktivteil mit Anströmdüse, Nachleitwerk und Aramidfaser-Schleifring
  • 12/56 Laufrad
  • 8/56 Laufrad (NG710 & NG 800)
  • Ventilatoraufhängung ermöglicht ein einfachen Tausch (s. MBW)

Besondere Merkmale
  • freihängender Ventilator nutzt Induktionseffekt
  • bis zu 1,8-Fache Volumenstrom, bei gleicher Ventilatorleistung
  • Für Flach- als auch Schrägdach
  • Innovative Ventilatoraufhängung ermöglicht das leichte Austauschen des Aktivteils (s. MBW)

Zubehör
- / -

Konstruktionsmerkmale
-/-

Nenngrößen
  • Gehäuse S560
    • NG 355
    • NG 400

  • Gehäuse S800
    • NG 400
    • NG 500
    • NG 560

  • Gehäuse S1120
    • NG 500
    • NG 560
    • NG 710
    • NG 800

Materialien und Oberflächen
  • Gehäuse:
    • standardmäßig aus verzinktem Stahlblech
    • optional pulverbeschichtet nach RAL
  • Aktivteil bestehend aus:
    • Ventilatorgehäuse & Anströmdüse: Stahlblech pulverbeschichtet nach RAL
    • Laufrad: Aluminium Druckguss Legierung
    • Laufrad: Stahlrad (NG 710 & NG 800)
    • Schleifring: Aramidfaser

Klassifizierung, Normen und Richtlinien

  • F400 (120) nach DIN EN 12101-3
  • SL 1000/700

Varianten
- / -

Technische Daten
  • 24 V Kettenantrieb
  • Außenliegender Klemmkasten
  • Innenliegende Verdrahtung
  • Volumenstrombereich:
    • bis 75.000 m3 /h

Ausführung
  • wärmegedämmtes Gehäuse
  • 12/56 Laufrad mit Nachleitwerk
  • 8/56 Laufrad mit Nachleitwerk (ausschließlich bei NG 710 & NG 800)
  • motorische Verschlussklappe durch Kettenantrieb
  • freihängender Ventilator

Technische Information

Funktion, Ausschreibungstext

  • FUNKTION
  • AUSSCHREIBUNGSTEXT

den, bezogen auf die Querschnittsfläche des Gehäuses, kleinen, frei hängenden Ventilator. Durch Reibung an den Flanken des sich hinter dem Ventilator ausbildenden Freistrahls wird ein zusätzlicher Volumenstrom induziert. Der resultierende Volumenstrom der bis zu das 1,8-Fache ist, ermöglicht die Nutzung eines kleineren und leichteren Motors mit geringerer Leistung, ohne dass die Effizienz beeinträchtigt wird. Die adaptierbaren Motorbaugrößen sind perfekt auf die unterschiedlichen Gehäusegrößen abgestimmt und bieten Flexibilität für verschiedene Installationsanforderungen. Das Gehäuse des (BV)DAX-I kann sowohl auf Flachdächern als auch auf Schrägdächern bis zu einem Neigungswinkel von 20° installiert werden. Dabei sollte die Öffnung

Entrauchungsventilator Typ BVAXN/BVAXO oder Lüftungsventilator Typ AXO / AXN für die Förderung von Rauchgasen der Temperaturklasse F300/F400 mit DoP F300/F400 gemäß EN 12101-T3

Axialventilator integriert in einem wärmegedämmten Gehäuse, (BV)DAX-I, mit dichtschließender, motorbetätigten Verschlussklappe in einer Einheit. Der Verschluss und Öffnen der wärmegedämmten Klappe erfolgt über einen Kettenantrieb.

Montage auf Flachdach oder Schrägdach (stufenlos bis 20° Neigung einstellbar)

Ventilatoreinheit arbeitet mit einem Induktionsprinzip und erreicht hohe Volumenströme mit geringer Motorleistung. Der Gesamtvolumenstrom ergibt sich aus Ventilator- und induziertem Volumenstrom.

Zusätzlich nutzt die Einheit den natürlichen Auftrieb der Brandgase und erreicht damit noch größere Entrauchungsvolumenströme.

  • Wärmedämmung gemäß EnEV Anforderung
  • Wärmedurchgangsklasse T4 gemäß DIN EN 1886
  • Temperaturbrückenklasse TB4 gemäß DIN EN 1886
  • Leckage Klassifikation Gehäuse Klasse A DIN EN 1751
  • Geprüfte gemäß EN 12101-3, Temperaturklasse F300 und F400
  • Schneelastenklasse SL1000 / SL 700 bei S1120
  • DAX-I Gehäuse mit außen montiertem und motorseitig verdrahtetem Klemmenkasten
  • Standardmäßige Volumenstrommesseinrichtung

Außenschale aus verzinktem Stahlblech, kann optional mit einer Pulverbeschichtung versehen werden.

Verbaut sind hocheffiziente Axialventilatoren nach Bedarf mit oder ohne Nachleitwerk.

Axialventilator bestehend aus:

  • Schachtgehäuse in geschweißter Stahlblechausführung
  • Oberflächenschutz: Pulverbeschichtung RAL 7030
  • Je nach Ventilatorart mit oder ohne Nachleitwerk
  • Volumenstrommesseinrichtung
  • Spezialmotor geeignet für F300 oder F400
  • Laufrad aus Aluguss oder Stahlblech
  • Laufrad dynamisch gewuchtet nach ISO 1940, Gütestufe 6,3

Öffnungsvorrichtung

  • Motorisierter Kettenantrieb
  • Versorgungsspannung Kettenantrieb 24V
  • Schneelastenklasse SL 1000 / SL 700 bei S1120

Abmessung

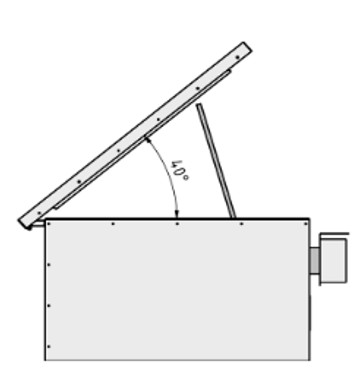

  • Abmessungen


A

B

ØC

D

E

F

G

H

I

K

S560 NG355


S560 NG400


S800 NG400


S800 NG500


S800 NG560


S1120NG500


S1120NG560


S1120 NG710


S1120 NG800


850

684

517

700

124

684

992

770

790

884

850

684

517

700

159

684

992

770

790

884

1086

920

571

936

196

920

1228

1006

1026

1120

1086

920

712

936

210

920

1228

1006

1026

1120

1086

920

712

936

242

920

1228

1006

1026

1120

1419

1253

712

1269

210

1253

1561

1341

1361

1475

1419

1253

789

1269

242

1253

1561

1341

1361

1475

1419

1253

972

1269

327

1253

1561

1341

1361

1475

1419

1253

972

1269

378

1253

1561

1341

1361

1475

Produktdetails

  • Induktionseffekt
Wirkprinzip DAX-I
Wirkprinzip DAX-I

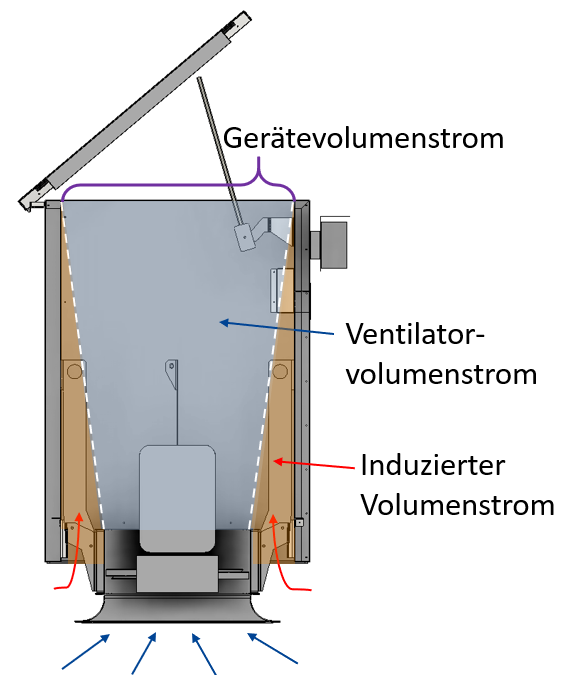

Der Dachaxialventilator Induktiv (BV)DAX-I zeichnet sich durch ein innovatives Wirkprinzip aus, das eine effiziente Entrauchung im Brandfall gewährleistet. Das System besteht aus einem wärmegedämmten Gehäuse mit einer integrierten Verschlussklappe. Bei einem Brand öffnet sich die Verschlussklappe automatisch durch einen zuverlässigen Kettenantrieb, und der Axialventilator, der sich frei etwas unterhalb des Gehäuses befindet, beginnt zu arbeiten.

Der Ventilator erzeugt einen primären Volumenstrom entlang seiner Achse. Dank der besonderen Bauweise – der Ventilator ist bewusst nicht vollständig vom Sockelgehäuse umschlossen – entsteht ein zusätzlicher Volumenstrom: Ein Unterdruck im Bereich zwischen dem Ventilator und dem Gehäuse sorgt dafür, dass Rauchgas aus der Umgebung angesogen und mitgerissen wird. Dieser Vorgang wird als Induktion bezeichnet.

Das Ergebnis ist ein Gesamtvolumenstrom, der je nach Gerätekonfiguration bis zu 1,8-mal höher ist, als der durch den Ventilator erzeugte reine Volumenstrom. Diese Funktion ermöglicht es, eine große Rauchgasmenge mit einer vergleichsweise kleinen Motorbaugröße zu bewegen. Dieser Induktionseffekt trägt zu einer effizienten Entrauchung bei, indem er große Mengen an Rauchgas schnell fördert.

Durch die Kombination von Axialventilator und freiem Einbau im Gehäuse wird die Förderleistung maximiert, während das System besonders kompakt und sehr energieeffizient bleibt.

Downloads

Produktinfos

  • (BV)DAX-I

    Produktdatenblatt 2 MB pdf

Sonstiges

  • Produkt des Jahres

    80 KB pdf
