BVD

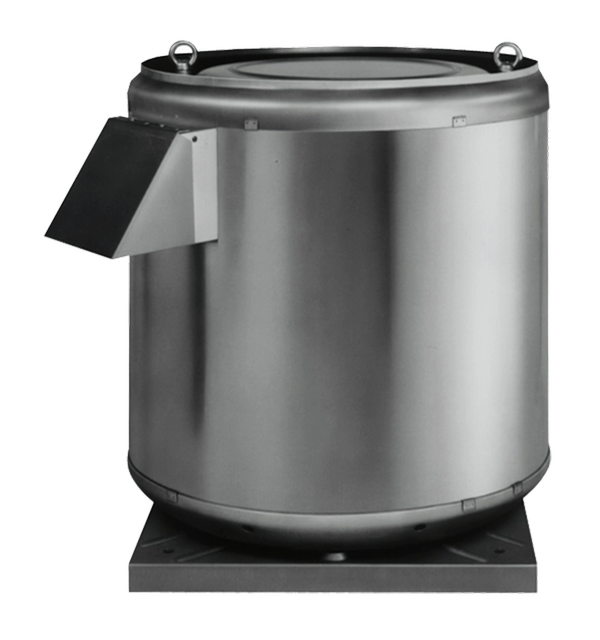

Zur Förderung von Rauchgasen Temperaturklasse F400 / F600

Zur Förderung von Rauchgasen Temperaturklasse F400 & F600.
Vertikal ausblasend, mit direktem Antrieb durch Drehstrom IEC-Normmotor
Gegen Volumenstrom gekapselt und durch ein Motorkühlluftsystem fremdbelüftet
Gehäuse aus korrosionsbeständigem Aluminium


  • 8 Baugrößen
  • über 100 Typen
  • Volumenstrom ⩒ max. 54.000 m3/h
  • Totaldruckerhöhung p₁ max. 1.900 Pa
  • Pulverbeschichtung in allen RAL-Farbtönen möglich
  • Korrosionsschutzkategorie bis C5
  • SL1000 mit Deflektorhaube
  • zum Gebäude isolierte Ausführung möglich






Allgemeine Informationen

Anwendung

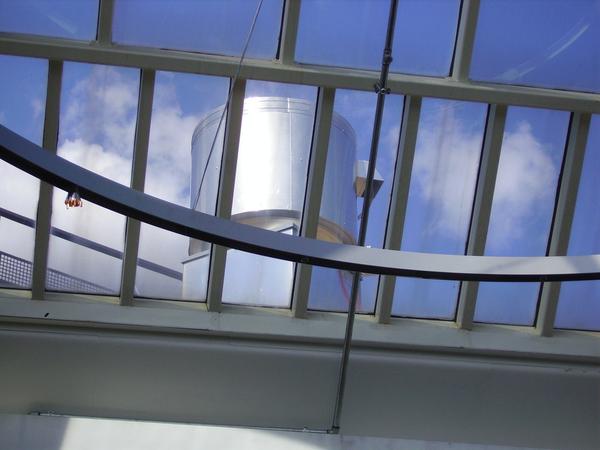

Entrauchungs-Dachventilator für freien Ausblas
Frei ansaugend bzw. saugseitig angeschlossen. Doppelfunktion (Lüftung & Entrauchung möglich)


Varianten

  • Entrauchungs-Dachventilator BVD F400 / F600
  • Entrauchungs-Dachventilator inkl. Ausblasschalldämpfer BVD-SDI F400 / F600


Zubehör

  • Ventilator-Diagnosesystem VD
  • Volumenstrom-Messeinrichtung VME
  • Stoßimpuls-Lagerüberwachung STI
  • Stahl-Glattdachsockel
  • Schalldämpfsockel
  • Ausblasschalldämpfer SDI
  • selbsttätige Verschlussklappe
  • selbsttätige Verschlussklappe, wärmegedämmt
  • isolierte/wärmegedämmte Grundplatte
  • elastische Stutzen
  • Gegenflansch
  • Potentialausgleich
  • Schutzgitter (saug- und druckseitig)
  • Reparaturschalter, angebaut (Klemmenkasten entfällt)
  • Kipprahmen für abklappbare Ausführung (bis NG 500, ohne SDI)
  • Deflektorhaube für SL 1000
  • silikonfreie Ausführung
  • Frequenzumrichter
  • Abluft- und Entrauchungssteuerung


Klassifizierung, Normen und Richtlinien

Temperatur-/Zeitklassifizierung gemäß EN12101 - Teil 3:



  • F400: CE - Nr.: 0761-CPD-0007,
  • F600: CE - Nr.: 0761-CPD-0006,
  • Leistungserklärung (DoP)


Bauteile und Eigenschaften

  • Inbetriebnahmebereiter Ventilator bestehend aus mechanischen und elektrischen Bauteilen
  • Dokumentation der Daten auf Typenschild auf dem Gerät
  • Luftrichtung auf dem Gerät angegeben


Besondere Merkmale

  • Volumenströme bis 54.000 m³/h
  • Frequenzumrichterbetrieb auch während der Entrauchung




Ausführung

  • Gehäuse besteht aus Aluminium
  • Stahlteile verzinkt oder pulverbeschichtet
  • optional: Oberfläche pulverbeschichtet, Sonder-RAL-Töne
  • Oberflächenschutz bis C5 möglich


Konstruktionsmerkmale

  • Rundes Gehäuse
  • Flansch nach DIN 24154-3
  • Vertikal frei ausblasend


Materialien und Oberflächen

  • Gehäuse besteht aus Aluminium
  • Stahlteile verzinkt oder pulverbeschichtet
  • optional: Oberfläche pulverbeschichtet, Sonder-RAL-Töne
  • Oberflächenschutz bis C5 möglich


Technische Daten

  • Nenngröße 315 bis 700
  • Motorbaugrößen 90 bis 200
  • Volumenströme bis 54.000 m³/h
  • Druckdifferenz bis zu 1.900 Pa
  • Lüftung und Entrauchung
  • Zertifiziert nach EN 12101-3 auch mit FU
  • F400: 400 °C, 120 Minuten
  • F600: 600 °C, 60 Minuten

Technische Information

Funktion, Ausschreibungstext

  • Funktion
  • AUSSCHREIBUNGSTEXT

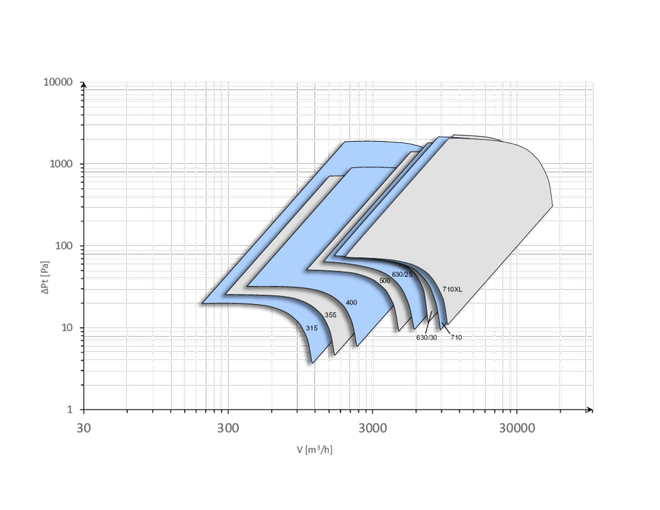

BVD Leistungsbereich Ventilatoren_Leistungsdiagramme_BVD_2ai.png

Der Ventilator dient ausschließlich der Förderung von Luft und Transport von Brandgasen gemäß Temperatur-/Zeitklasse des Ventilators.


Nicht für ATEX-Anwendungen geeignet.

Ausschreibungstext

Für die Förderung von Rauchgasen der Temperaturklasse F600.
Mit DoP / BVD - F600 / 002, gemäß EN 12101-T3.




Vertikal ausblasend, mit direktem Antrieb durch Drehstrom IEC-Normmotor, Bauform V1, ISO-Klasse H, gegen den Volumenstrom gekapselt, durch ein Motor-Kühlluft-System fremdbelüftet. Elektrisch verdrahtet mit einem außenliegendem Klemmenkasten.
Grundplatte aus sendzimir-verzinktem Stahlblech mit tiefgezogener Einströmdüse, Befestigungsstehbolzen zum direkten Anflanschen von Zusatzbauteilen. Gehäuse aus korrosionsbeständigem Aluminium, Radial-Laufrad, einseitig saugend, aus Stahlblech, dynamisch gewuchtet nach DIN ISO 1940, Gütestufe G 6,3, Oberflächenschutz durch Pulverbeschichtung auf Polyesterharz-Basis.

Ökobilanz
Für die Produktserie liegt eine Ökobilanz in Form einer durch einen Programmhalter geprüft und veröffentlichten Umweltproduktdeklaration (EPD) vor.









Abmessungen und Gewichte

  • ABMESSUNGEN UND GEWICHTE
BVD 315-630

Abmessungen [mm]

NGØD□AHh□A1abØdM*
315638560695¹⁾40460110110146
35580871077240600143143148
40080871084840600143143148
500993100092340880197197188
630127210001337408801971971810
630XL150010001337408801971971810
7101272116013374010402651951810
710XL1500116013374010402651951810

* Anschlußflansche nach DIN 24154, Reihe 3. Ein Ansaugschutzgitter kann direkt an der Grundplatte bzw. an den Flanschen montiert werden.


1) BVD 315/30-2=744

Detaillierte Auslegung

HIER KOMMEN SIE DIREKT ZUR AUSLEGUNG DES BVD IM TROX X-FANS PRODUKTKONFIGURATOR.

Dort können Sie:

  • Für Ihren Volumenstrom, Druck und Einbauanordnung mit den gewünschten Zubehör den optimalen Ventilator auslegen
  • Bedarfsgerecht selektieren nach Leistungsbedarf, Schall, Baugröße Preis und Lieferzeit
  • Varianten und Zubehör werden auf Plausibilität geprüft.
  • Alle erforderlichen Dokumente (technische Spezifikation, Ausschreibungstext, Zertifikate, Zeichnungen usw.) für den konkret ausgelegten Ventilator runterladen bzw. per Mail verschicken

Zur Auslegung
