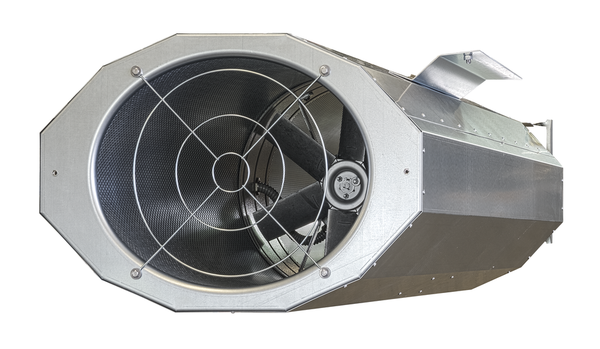

GAXO

GAXO

Zur Belüftung und Entrauchung

Deckenabhängung
Kompakte, platzsparende, flache Bauform

Jetventilatoren in axialer Bauart:

max. Schub bis zu 73 N,
mit oder ohne Nachleitwerk (abgestimmt auf den Einsatzfall),
unidirektional als Baureihe:GAXO-C oder GAXN
reversierbar als Baureihe:BVGAXR / BVGAXR-C
Nenngrößen: 315, 400
Laufrad aus Aluminiumguss, oder Kuststoff direkt auf der Motorwelle
im Förderstrom angeordneter Motor,
Klemmkasten außen am Gehäuse montiert.
Schalldämpfer saug- und druckseitig
gekantete, ovale Ausführung
saug und druckseitiges Schutzgitter,
Luftleitblech ausblasseitig

Jetventilatoren in radialer Bauart auf Anfrage:

max. Schub bis zu 97 N,
Nenngrößen 50 / 75 / 100
unidirektional

Anwendung

Anwendung

das TROX-TLT-Jet-Ventilationssystem erfüllt die Anforderung an ein modernes und hocheffektives Belüftungssystem in Parkgaragen und kann mit entsprechender Projektierung gemäß allen europäischen gesetzlichen Regelungen eingesetzt werden. Neben den Kosteneinsparungen, flexiblerer Installation und vereinfachter Montage bietet es eine wesentlich bessere Wirkungsweise hinsichtlich Luftverteilung und Durchmischung. Das ergibt direkte Vorteile für Bauherren, Planer, Anlagenbauer, Betreiber und Nutzer.
flache Bauform

Beschreibung

Varianten

Jetventilatoren in axialer Bauart:

Unidirektional als Baureihe:GAXO-C oder GAXN
Reversirbar als Baureihe:BVGAXR / BVGAXR-C

Jetventilatoren in radialer Bauart:

unidirektional

Zubehör

in allen RAL-Farbtönen möglich
Korrosionschutzkategorie C3 bis C4M
Ventilator-Diagnosesystem VD
Stoßimpuls-Lagerüberwachung STI
Tiefgaragensteuerung
CO-Warnanlage
Reparaturschalter angebaut (Klemmkasten entfällt)

Technische Information

Abmessungen und Gewichte

GAXO-C

GAXO-C, Abmessungen [mm]

①	L₁	L₂	L₃	Ø Di.L	B	B₁	B₂	H	H₁	Ø d	②
315	2111	2005	500	320	596	560	620	340	345	12	95
400	2153	2005	500	401	706	560	620	430	430	12	100

① Nenngröße • ② Gewicht (ca.) [kg]

GAXN, Abmessungen [mm]

①	L₁	L₂	L₃	Ø Di.L	B	B₁	B₂	H	H₁	Ø d	②
315	2710	2610	500	320	520	560	620	340	345	12	95
400	2774	2648	500	401	630	560	620	430	435	12	100

① Nenngröße • ② Gewicht (ca.) [kg]

GAXR-C, Abmessungen [mm]

①	L₁	L₂	L₃	Ø Di.L	B	B₁	B₂	H	H₁	Ø d	c	②
315	2217	2005	500	320	569	560	620	340	345	12	106	95
400	2288	2005	500	401	706	560	620	430	435	12	142	100

① Nenngröße • ② Gewicht (ca.) [kg]

Detaillierte Auslegung

HIER KOMMEN SIE DIREKT ZUR AUSLEGUNG DES GAX IM TROX X-FANS PRODUKTKONFIGURATOR.

Dort können Sie:

Für Ihren Volumenstrom, Druck und Einbauanordnung mit den gewünschten Zubehör den optimalen Ventilator auslegen
Bedarfsgerecht selektieren nach Leistungsbedarf, Schall, Baugröße Preis und Lieferzeit
Varianten und Zubehör werden auf Plausibilität geprüft.
Alle erforderlichen Dokumente (technische Spezifikation, Ausschreibungstext, Zertifikate, Zeichnungen usw.) für den konkret ausgelegten Ventilator runterladen bzw. per Mail verschicken

Zur Auslegung

Downloads

Zertifikate

EU-Konformitätserklärung

DE_K2_CE-Doku_Konform_TROX-X-FANS_20220520 Konformitätserklärung 460 KB pdf

Betriebsanleitungen

Betriebs- und Montageanleitung

Betriebs- und Montageanleitung 1,4 MB pdf
