BVAXO



BVAXO

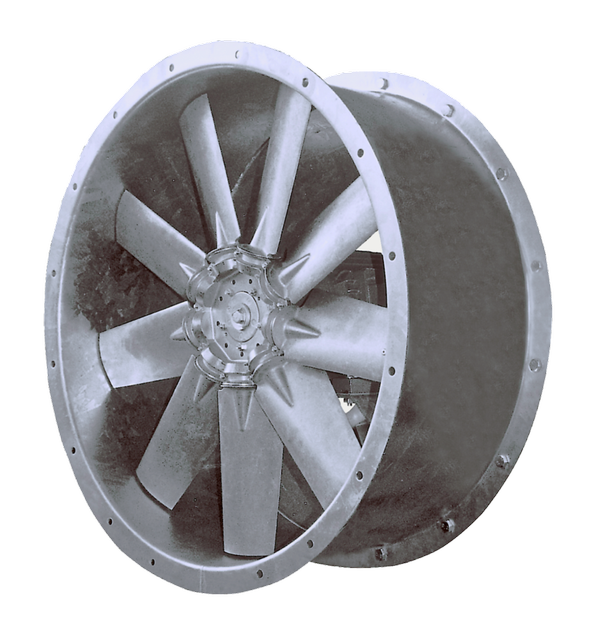

Zur Förderung von Rauchgasen Temperaturklasse F300

Kompakte Bauweise für den Einbau selbst bei beengten Raumverhältnissen.


Gehäuse in allen RAL-Farbtönen lieferbar


  • 10 Baugrößen
  • Laufrad -Nenndurchmesser 315 - 1600 mm
  • Volumenstrom bis 250.000 m³/h
  • Totaldruckerhöhung max. 1.800 Pa

Allgemeine Informationen

Anwendung

  • Zur Aufstellung inner- und außerhalb der Brandzone.
  • Geeignet für freien Ansaug- / Ausblas. bzw. für Rohrleitungseinbau in horizontaler und vertikaler Bauform.
  • Doppelfunktion Entrauchung & Lüftung.


Besondere Merkmale

  • Volumenströme bis 250.000m³/h


Nenngrößen

315, 400, 500, 630, 800, 1000, 1120, 1250, 1400, 1600


Varianten

  • Ausführung als Wandentrauchungsventilator mit Wandplatte und Ausblasgehäuse mit selbsttätiger Jalousieklappe


Ausführung

  • Oberfläche pulverbeschichtet, RAL 7030
  • Oberfläche pulverbeschichtet, Sonder RAL Töne
  • Verzinkte Oberfläche
  • Oberflächenschutz bis C5 möglich


Bauteile und Eigenschaften

  • Inbetriebnahmebereiter Ventilator, bestehend aus mechanischen und elektrischen Bauteilen
  • Dokumentation der Daten auf Typenschild auf dem Gerät
  • Luftrichtung auf dem Gerät angegeben


Zubehör

  • Ventilator-Diagnosesystem VD
  • Stoßimpuls-Lagerüberwachung STI
  • Schall- und Wärmeisolierung
  • Wetterschutzdach für Schall- und Wärmeisolierung
  • Rundschalldämpfer TSR (saug- und druckseitig)
  • Verlängerungsschacht
  • Inspektionsklappe
  • selbsttätige Verschlussklappe
  • Elastische Stutzen
  • Gegenflansch
  • Potentialausgleich
  • Anströmdüse
  • Schutzgitter (saug- und druckseitig)
  • Diffusor
  • Ausblasrohr mit Schutzgitter
  • Schachtfüße
  • Pratzen (zur vertikalen Montage)
  • Feder-Schwingungsdämpfer
  • Klemmkasten
  • Reparaturschalter lose (für außerhalb Brandraum)
  • Winkelring mit Mauerfedern (saug- und druckseitig)
  • silikonfreie Ausführung
  • Abluft- und Entrauchungssteuerung
  • Oberflächenschutz Pulverbeschichtet und/oder
  • feuerverzinkt in Korrosionsschutzkategorie C2-C5M


Konstruktionsmerkmale

  • Rundes Gehäuse
  • Flansch nach DIN 24154-3
  • Vertikale und horizontale Bauart


Bauteile und Eigenschaften

  • Inbetriebnahmebereiter Ventilator, bestehend aus mechanischen und elektrischen Bauteilen
  • Dokumentation der Daten auf Typenschild auf dem Gerät
  • Luftrichtung auf dem Gerät angegeben


Klassifizierung, Normen und Richtlinien

Zur Förderung von Rauchgasen Temperaturklassen F200 F300 F400

  • Temperatur-/Zeitklassifizierung gemäß EN12101 - Teil 3:
  • F300: CE-Nr.: 0761-CPD-0013 incl. Leistungserklärung (DoP) (BVAXO)
  • F300: CE-Nr.: 0761-CPD-0073 incl. Leistungserklärung (DoP) (BVAXO-W)


Technische Daten

  • Nenngröße 315 mm – 1250 mm (BVAXO)
  • Nenngröße 560 mm – 1600 mm (BVAXO-W)
  • Motorbaugrößen 71 bis 315
  • Volumenströme über 250.000 m³/h
  • Druckdifferenz bis zu 1.800 Pa
  • Lüftung und Entrauchung:
  • Zertifiziert nach EN 12101-3 auch mit FU
  • F300: 300 °C, 120 Minuten (BVAXO)
  • F300: 300 °C, 60 Minuten (BVAXO-W)

Technische Information

Schnellauslegung

  • Funktion
  • Ausschreibungstext

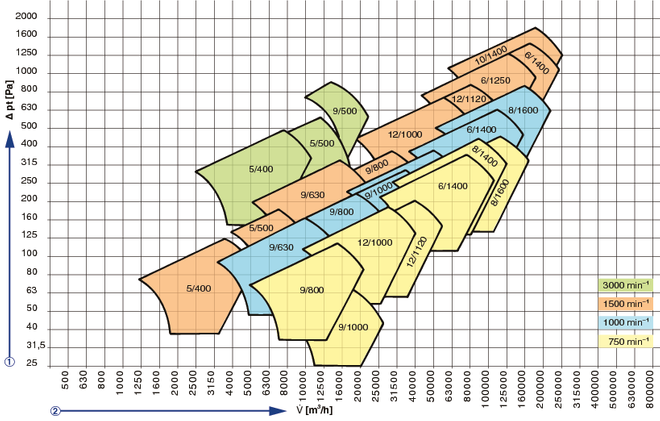

BVAXO Leistungsbereich BVAXO_dia_01ai.png

t = 20 °C
ρ = 1,2 kg/m³
① Totaldruckerhöhung
② Volumenstrom

Der Ventilator dient ausschließlich der Förderung von Luft und Transport von Brandgasen gemäß Temperatur-/Zeitklasse des Ventilators.


Nicht für ATEX-Anwendungen geeignet.

Ausschreibungstext

Entrauchungsaxialventilator Typ BVAXO(-W). Für die Förderung von Rauchgasen der Temperaturklasse F300.



Luftrichtung über Motor drückend, mit direktem Antrieb



Für Aufstellung innerhalb und außerhalb der Brandzone geeignet.







Axialventilator bestehend aus:



Schachtgehäuse in geschweißter Stahlblechausführung mit gebohrten Flanschen nach DIN 24154 - Reihe 3, dem im Brandgasstrom angeordneten Spezialmotor, verdratet mit dem aussenliegenden temperaturbeständigen Klemmenkasten.



Oberflächenschutz: Pulverbeschichtung RAL 7030



Laufrad direkt aufgesetzt auf den Motorwellenstumpf.



Mit angebautem Klemmenkasten



Einbauanordnung druckseitig: Rohrleitung 2,5 D oder freiblasend









ABMESSUNGEN UND GEWICHTE

  • ABMESSUNGEN UND GEWICHTE

Abmessungen mm

NG*¹Ødi.LØkØDzxdLMmax
31571-803203563868 x 9,51502656
40071-9040143846812 x 9,518834811
40010040143846812 x 9,537639016
50080-10050454157112 x 9,522557016
50090-13250454157112 x 9,545045122
63090-11263467471216 x 11,528659530
63013263467471216 x 11,557257529
800100-13279783787524 x 11,535076050
80016079783787524 x 11,570081070
1000132-18010031043108124 x 11,541573085
100020010031043108124 x 11,5830770105
1120132-20011241174121424 x 11,5450825110
1250160-22512611311135124 x 11,5500
1250150-28012611311135124 x 11,51000
1400180-22514151465154524 x 11,5560
1400250-31514151465154524 x 11,5
1120
1600180-22515871637
1717
32 x 11,5
630
1600250-31515871637171732 x 11,51260
*¹) bei schwingungsgedämpfter Aufstellung ist bei verschiedenen Baugrößen ein Verlängerungsschacht erforderlich

② Motorbaugröße Bauform B3
③ Gewicht ohne Motor (ca.) [kg]
⊗ Auf Anfrage

Detaillierte Auslegung

HIER KOMMEN SIE DIREKT ZUR AUSLEGUNG DES BVAXO IM TROX X-FANS PRODUKTKONFIGURATOR.

Dort können Sie:

  • Für Ihren Volumenstrom, Druck und Einbauanordnung mit den gewünschten Zubehör den optimalen Ventilator auslegen
  • Bedarfsgerecht selektieren nach Leistungsbedarf, Schall, Baugröße Preis und Lieferzeit
  • Varianten und Zubehör werden auf Plausibilität geprüft.
  • Alle erforderlichen Dokumente (technische Spezifikation, Ausschreibungstext, Zertifikate, Zeichnungen usw.) für den konkret ausgelegten Ventilator runterladen bzw. per Mail verschicken

Zur Auslegung
