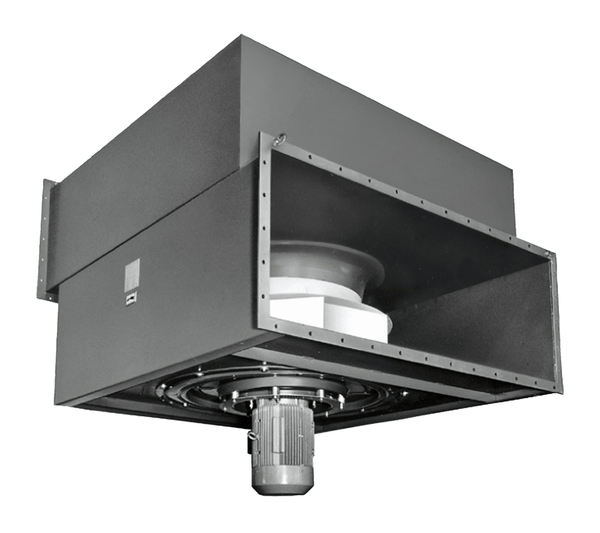

BVW-A



BVW-A/R

Zur Förderung von Rauchgasen Temperaturklasse F600

  • Gehäuse und Laufrad aus Stahlblech, geschützt durch Pulverbeschichtung auf Polyesterharzbasis, mit Anströmdüse und Motorbefestigungsplatte
  • 6 Baugrößen
  • über 35 Typen
  • Volumenstrom V max. 50.000 m³/h
  • Totaldruckerhöhung p1 max. 2.100 Pa

Allgemeine Informationen

Anwendung

Entrauchungsventilator für Wandanbau im oder außerhalb Rauchabschnitt

  • Baureihe BVW-A geeignet für Außenaufstellung und Aufstellung im Gebäude außerhalb Rauchabschnitt (wärmeisoliert)
  • Baureihe BVW-R geeignet für Aufstellung im Rauchabschnitt
  • Doppelfunktion Entrauchung & Lüftung


Besondere Merkmale

  • Vielfältige Einsatzmöglichkeiten
  • Variabler Anschluss des Ansaugkastens
  • Variabler Anschluss des Kühlluftanschlusses
  • Umfangreiche Gehäusestellungen
  • optional wärmeisoliert


Nenngrößen

315 / 355 / 400 / 500 / 630 / 710


Varianten

  • BVW-A: Wandanbau, außerhalb des Gebäudes
  • BVW-AI: Wandanbau, isoliert, im Gebäude außerhalb Rauchabschnitt
  • BVW-R: innerhalb Rauchabschnitt


Ausführung

  • Ventilator aus Stahlblech
  • Oberfläche Stahlteile pulverbeschichtet


Bauteile und Eigenschaften

  • Inbetriebnahmebereiter Ventilator, bestehend aus mechanischen und elektrischen Bauteilen
  • Dokumentation der Daten auf Typenschild auf dem Gerät
  • Luftrichtung auf dem Gerät angegeben


Zubehör

  • Ventilator-Diagnosesystem VD
  • Stoßimpuls-Lagerüberwachung STI
  • Schall- und Wärmeisolierung
  • Wandbefestigung
  • Feder-Schwingungsdämpfer
  • elastische Stutzen (Ansaug & Ausblas)
  • Wanddurchgangshülsen
  • Ansaugkasten
  • Rohrleitungsanschluss
  • Gegenflansch
  • Gegenrahmen
  • Selbsttätige Verschlussklappe
  • Schutzgitter (saug- und druckseitig)
  • Potentialausgleich
  • Ausblasstück mit Schutzgitter
  • Reparaturschalter lose (für außerhalb Brandraum)


Konstruktionsmerkmale

  • Gehäuse eckig, verschweißt
  • Direktantrieb
  • für Wandanbringung


Bauteile und Eigenschaften

  • Inbetriebnahmebereiter Ventilator, bestehend aus mechanischen und elektrischen Bauteilen
  • Dokumentation der Daten auf Typenschild auf dem Gerät
  • Luftrichtung auf dem Gerät angegeben


Klassifizierung, Normen und Richtlinien

Temperatur-/Zeitklassifizierung gemäß EN 12101 - Teil 3:

  • BVW-A F600: CE-Nr.: 0761-CPR-0786, mit Leistungserklärung (DoP), Allgemeine bauaufsichtliche Zulassung Nr. Z-78.-11-127
  • BVW-R F600: CE-Nr.: 0761-CPR-0787, mit Leistungserklärung (DoP), Allgemeine bauaufsichtliche Zulassung Nr. Z-78.-11-127


Technische Daten

  • Nenngröße 315 – 710
  • Motorbaugrößen 80 bis 180
  • Volumenströme bis 50.000 m³/h
  • Druckdifferenz bis zu 2.100 Pa
  • Lüftung und Entrauchung:
  • Zertifiziert nach EN 12101-3
  • F600: 600 °C, 60 Minuten

Technische Information

Funktion, Ausschreibungstext, Ausschreibungstext

  • Funktion
  • Ausschreibungstext
BVW Leistungsbereich BVW-B_dia_01ai.png

t = 20 °C

ρ = 1,2 kg/m³

① Totaldruckerhöhung

② Volumenstrom

Der Ventilator dient ausschließlich der Förderung von Luft und Transport von Brandgasen gemäß Temperatur-/Zeitklasse des Ventilators.


Nicht für ATEX-Anwendungen geeignet.

Ausschreibungstext

Entrauchungs-Wandradialventilator Typ BVW-A/-R



Für die Förderung von Rauchgasen der Temperaturklasse F600.



Aufstellungsort: Außerhalb Rauchabschnitt / im Freien (BVW-A) oder innerhalb des Rauchabschnitts (BVW-R)



bestehend aus:
• Gehäuse aus Stahlblech
• Einströmdüse, Motorbefestigungsplatte,
• Anschlussflansche nach DIN 24154, Reihe R3
• Anschlussrahmen nach DIN 24193, Reihe R2
• Brandgas-Ansaugkasten
• Motorkapselung (nur BVW-R)



Oberflächenschutz: Pulverbeschichtung RAL 7030



Radiallaufrad einseitig saugend, aerodynamisch optimiert, direkt aufgesetzt auf den Motorwellenstumpf
dynamisch ausgewuchtet nach DIN ISO 1940



Einbauanordnung:
• für Wandanbau









Abmessungen und Gewichte

  • BVW-A
  • BVW-R
  • BVW-R MIT ANSAUGKASTEN
BVW-A


Abmessungen BVW-A [mm]

NGAA1BCDEFN
315295252632415316300315588
355295252712455356300260668
400325282802500401330315742
5004013571002600501400410932
6305164521252725626500395¹⁾/600²⁾1182
7105665021402800701560395¹⁾/600²⁾1332

*1) bis Motorbaugröße 132
*2) ab Motorbaugröße 160


BVW-R


Abmessungen BVW-R [mm]

NGABCDENØGHWab
315295632415316300588400375225252632
355295712455356300668400375250252712
400325802500401330742400375300282802
50040110026005014009325004503753571002
63051612527256265001182500¹⁾/800²⁾425¹⁾/680²⁾4754521252
71056614028007015601332500¹⁾/800²⁾425¹⁾/680²⁾5255021402

¹⁾ bis Motorbaugröße 132
²⁾ ab Motorbaugröße 160

BVW-R mit Ansaugkasten


Abmessungen BVW-R mit Ansaugkasten [mm]

NGAA1BCDENØGHvab
315295252632415316300588400375440252632
355295252712455356300668400375440252712
400325282802500401330742400375440282802
50040135710026005014009325004505403571002
63051645212527256265001182500¹⁾/800²⁾425¹⁾/680²⁾610¹⁾/760²⁾4521252
71056650214028007015601332500¹⁾/800²⁾425¹⁾/680²⁾610¹⁾/760²⁾5021402

1) bis Motorbaugröße 132
2) ab Motorbaugröße 160

Detaillierte Auslegung

HIER KOMMEN SIE DIREKT ZUR AUSLEGUNG DES BVW IM TROX X-FANS PRODUKTKONFIGURATOR.

Dort können Sie:

  • Für Ihren Volumenstrom, Druck und Einbauanordnung mit den gewünschten Zubehör den optimalen Ventilator auslegen
  • Bedarfsgerecht selektieren nach Leistungsbedarf, Schall, Baugröße Preis und Lieferzeit
  • Varianten und Zubehör werden auf Plausibilität geprüft.
  • Alle erforderlichen Dokumente (technische Spezifikation, Ausschreibungstext, Zertifikate, Zeichnungen usw.) für den konkret ausgelegten Ventilator runterladen bzw. per Mail verschicken

Zur Auslegung

Downloads

Zertifikate

  • EU-Konfirmitätserklärung

    DE_K1_CE-Doku_Konform_TROX-X-FANS_20211213 Konformitätserklärung 1000 KB pdf

  • EU-Konformitätserklärung

    DE_K4_CE-Doku_Konform_TROX-X-FANS_20211213 Konformitätserklärung 1000 KB pdf

  • Serie BVW-A/B-F600

    DoP/BVW-A-F600 Leistungserklärung 61 KB pdf

  • Serie BVW-R-F600

    DoP/BVW-R-F600 Leistungserklärung 61 KB pdf

Betriebsanleitungen

  • Montage-, Bedienungs- und Wartungsanweisung

    Baureihe BVW-A/R Betriebsanleitung 2,3 MB pdf
