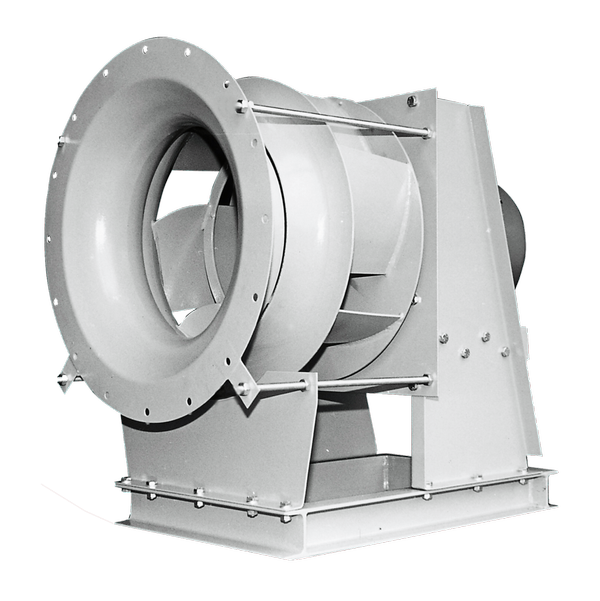

BVERV 23/1.2



BVERV 23/1.2

Zur Förderung von Rauchgasen Temperaturklasse F300

  • Laufrad aerodynamisch günstig für freien Ausblas gestaltet, in geschweißter Stahlblech- Ausführung
  • Unterbau mit Platte, Motorkonsole und Grundrahmen in verwindungsfreier Stahlblech- Ausführung, geschraubt und geschweißt
  • Anströmdüse in gedrückter Stahlblech-Ausführung aerodynamisch auf das Laufrad abgestimmt
  • 14 Baugrößen
  • Laufrad-Nenn-Ø 250-1120 mm
  • Volumenstrom V max. 63.000 m³/h
  • stat. Druckdifferenz ps max. 2.500 Pa

Allgemeine Informationen

Anwendung

  • Entrauchungsventilator ohne Spiralgehäuse für Aufstellung in gemauerten F30- bzw. F90-Kammern oder geprüften RLT-Geräten.


Besondere Merkmale

  • Wirkungsgrad bis 72%
  • Volumenströme bis 63.000m³/h


Nenngrößen

  • 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120


Varianten

  • Horizontaler und vertikaler Einbau
  • Freier Ansaug oder saugseitig Rohranschluss


Ausführung

  • Oberfläche pulverbeschichtet, RAL 7030
  • Optional: Sonder RAL-Töne
  • Oberflächenschutz bis C5 möglich


Bauteile und Eigenschaften

  • Inbetriebnahmebereiter Ventilator, bestehend aus mechanischen und elektrischen Bauteilen
  • Dokumentation der Daten auf Typenschild auf dem Gerät
  • Luftrichtung auf dem Gerät angegeben


Zubehör

  • Ventilator-Diagnosesystem VD
  • Volumenstrom-Messeinrichtung VME
  • Stoßimpuls-Lagerüberwachung STI
  • elastische Stutzen
  • Potentialausgleich
  • Schutzgitter (saugseitig)
  • Feder-Schwingungsdämpfer
  • Reparaturschalter lose (für außerhalb Brandraum)
  • Abluft- und Entrauchungssteuerung


Konstruktionsmerkmale

  • Grundrahmen in verwindungsfreier Stahlblechausführung, geschraubt und geschweißt
  • Flansch nach DIN 24154-3
  • Vertikale und horizontale Bauart


Bauteile und Eigenschaften

  • Inbetriebnahmebereiter Ventilator, bestehend aus mechanischen und elektrischen Bauteilen
  • Dokumentation der Daten auf Typenschild auf dem Gerät
  • Luftrichtung auf dem Gerät angegeben


Klassifizierung, Normen und Richtlinien

Temperatur-/Zeitklassifizierung gemäß EN 12101 - Teil 3:


  • F300: CE-Nr.: 0761-CPD-0014 incl. Leistungserklärung (DoP)
  • allgemeine bauaufsichtliche Zulassung Nr. Z-78.1-43


Technische Daten

  • Nenngröße 250 mm – 1120 mm
  • Volumenströme über 63.000 m³/h
  • Druckdifferenz bis zu 2.500 Pa
  • 72% Spitzenwirkungsgrad
  • Lüftung und Entrauchung
  • Zertifiziert nach EN 12101-3
  • F300: 300 °C, 60 Minuten

Technische Information

Funktion, Ausschreibungstext, AUSSCHREIBUNGSTEXT

  • Funktion
  • AUSSCHREIBUNGSTEXT

Der Ventilator dient ausschließlich der Förderung von Luft und Transport von Brandgasen gemäß Temperatur-/Zeitklasse des Ventilators.


Nicht für ATEX-Anwendungen geeignet.

Ausschreibungstext

Entrauchungsaxialventilator Typ BVERV.... . Für die Förderung von Rauchgasen der Temperaturklasse F300.

Mit DoP / F300 CE-Nr.: 0761-CPD-0014 gemäß EN 12101-T3. Luftrichtung über Motor drückend, mit direktem Antrieb. Für Aufstellung innerhalb des Rauchabschnitts geeignet.

Radialventilator bestehend aus:

geschweißter Stahlblechausführung mit gebohrten Flanschen nach DIN 24154 - Reihe 3, dem im Brandgasstrom angeordneten Spezialmotor
Oberflächenschutz: Pulverbeschichtung RAL 7030
mit direktem Antrieb durch Drehstrom IEC-Normmotor, Bauform B3, ISO-Klasse H, Anschluß über den Motorklemmenkasten.
Radial-Laufrad, einseitig saugend, aus Stahlblech, dynamisch

gewuchtet nach DIN ISO 1940, Gütestufe G 6,3,

Abmessungen und Gewichte

  • ABMESSUNGEN UND GEWICHTE
BVERV / ERV


Abmessungen [mm]

NGØAHCØdi.LE*FGbJKLØk¹⁾ zxØd
2503062502902566172581791804032404202866 x 7
2503062502902566172581791804032404202866 x 7
2803482502902886392602021804262404203228 x 10
3153862853503227103102201804782855003568 x 10
3554253203503617333102491805332855003958 x 10
40046836043540486041027018059438567543812 x 10
45051740043545389541030818065038567548712 x 10
50057145043550794041534518073638570554112 x 10
56064353048056999843038918085240573060516 x 12
630712571480638104643043618092640573067416 x 12
7108146404807141186510496180104747590077516 x 12
80090471560080412405105501801167475100086124 x 14
900100480065090414786806181801302645115095824 x 14
100011059006501005154568068518014536451115106724 x 14
1120112510007801005167974073420515537101350106727 x 14

¹⁾ Lochzahl z x Ød
*) Maß abhängig von der Einbausituation

Detaillierte Auslegung

HIER KOMMEN SIE DIREKT ZUR AUSLEGUNG DES BVERV IM TROX X-FANS PRODUKTKONFIGURATOR.

Dort können Sie:

  • Für Ihren Volumenstrom, Druck und Einbauanordnung mit den gewünschten Zubehör den optimalen Ventilator auslegen
  • Bedarfsgerecht selektieren nach Leistungsbedarf, Schall, Baugröße Preis und Lieferzeit
  • Varianten und Zubehör werden auf Plausibilität geprüft.
  • Alle erforderlichen Dokumente (technische Spezifikation, Ausschreibungstext, Zertifikate, Zeichnungen usw.) für den konkret ausgelegten Ventilator runterladen bzw. per Mail verschicken

Zur Auslegung
