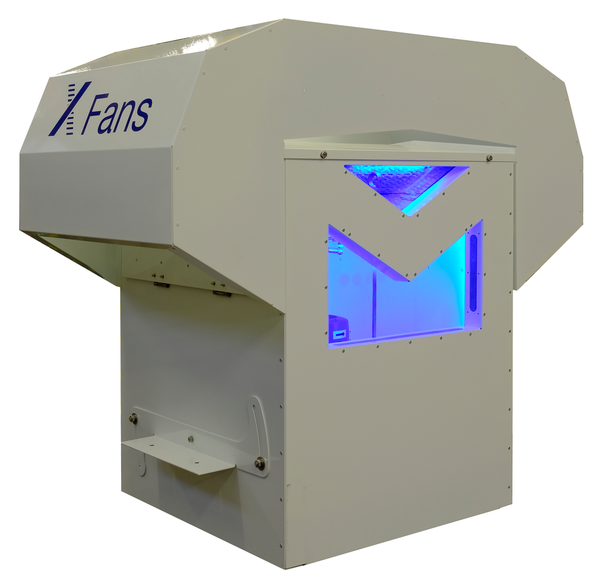

Zur Entlüftung von Gebäuden

  • erfüllt alle gesetzlichen Rahmenbedingungen der EnEV
  • Gehäuse standardmäßig in Korrosionsschutzkategorie C5M
  • Gehäuse in allen RAL Farbtönen lieferbar
  • niedrige Betriebs- und Wartungskosten
  • Gebäudehülle bleibt dicht und wärmegedämmt
  • Wärmedurchgangsklasse T4 (gemäß DIN EN 1866)
  • Temperaturbrückenklasse TB4 (gemäß DIN EN 1866)
  • Wettersicher und stabil, Schneelastenklasse SL 1000
  • Leistungsstark (Volumenströme über 100.000 m3/h)
  • Vielfältig (alle TROX X-FANS Axialventilatoren integrierbar)
  • Geringes Gewicht und langlebig,
  • Einfache Montage
  • Anströmdüse integriert bei freiem Ansaug

Anwendung

Anwendung

  • Lüftungs-Dachventilator frei ausblasend,
  • frei ansaugend bzw. saugseitig angeschlossen.

Beschreibung

Varianten

  • Flach- oder Schrägdachausführung

Zubehör

  • Volumenstrom-Messeinrichtung VME
  • Stoßimpuls-Lagerüberwachung STI
  • Elastische Stutzen
  • Gegenflansch
  • Potentialausgleich
  • Schutzgitter (saugseitig)
  • Wabengleichrichter
  • Reparaturschalter
  • Frequenzumrichter
  • Abluft- und Entrauchungssteuerung
  • Wabengleichrichter

Klassifizierung, Normen und Richtlinien

  • Wärmedurchgangsklasse T4 (gemäß DIN EN 1866)
  • Temperaturbrückenklasse TB4 (gemäß DIN EN 1866)
  • Schneelastenklasse SL 1000)

Technische Information

Abmessungen und Gewichte

  • Abmessungen und Gewichte
DAX
00240302_0


00240302_0
00240308_0

Abmessungen [mm]

① h1 h2 b1 b2

355

1176

947

1287

730

400

1176

947

1287

730

450

1176

947

1287

730

355

1376

1147

1287

730

400

1376

1147

1287

730

450

1376

1147

1287

730

500

1537

1258

1659

980

560

1537

1258

1659

980

630

1537

1258

1659

980

500

1818

1544

1659

980

560

1818

1544

1659

980

630

1818

1544

1659

980

710

2130

1772

2165

1300

800

2130

1772

2165

1300

900

2130

1772

2165

1300

710

2503

2145

2165

1300

800

2503

2145

2165

1300

900

2503

2145

2165

1300

1000

2675

2233

2605

1550

1120

2675

2233

2605

1550

① Nenngröße


Detaillierte Auslegung

HIER KOMMEN SIE DIREKT ZUR AUSLEGUNG DES DAX IM TROX X-FANS PRODUKTKONFIGURATOR.

Dort können Sie:

  • Für Ihren Volumenstrom, Druck und Einbauanordnung mit den gewünschten Zubehör den optimalen Ventilator auslegen
  • Bedarfsgerecht selektieren nach Leistungsbedarf, Schall, Baugröße Preis und Lieferzeit
  • Varianten und Zubehör werden auf Plausibilität geprüft.
  • Alle erforderlichen Dokumente (technische Spezifikation, Ausschreibungstext, Zertifikate, Zeichnungen usw.) für den konkret ausgelegten Ventilator runterladen bzw. per Mail verschicken

Zur Auslegung
