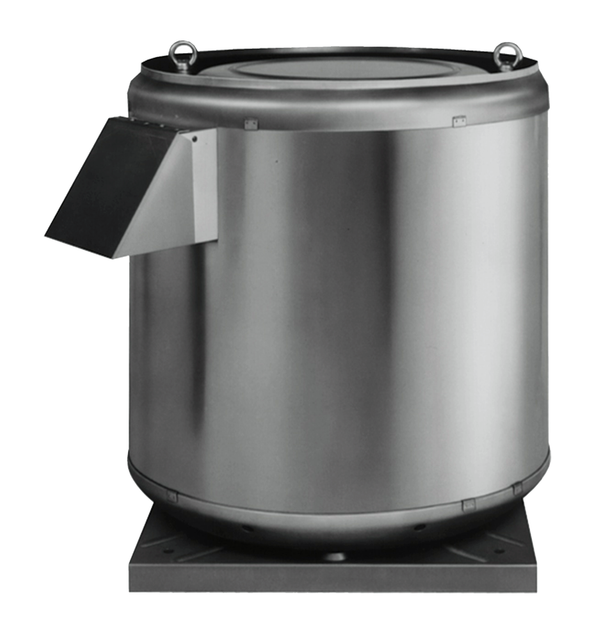

DRVF-H

Entlüftung von Gebäuden, Geschäftsräumen, Industriehallen, zur Küchenabluft, sowie zur Absaugung von aggressiven Gasen oder Dämpfen.

Die Einströmdüse ist strömungsgünstig tiefgezogen und ermöglicht damit einen hohen aerodynamischen Wirkungsgrad. Die Gehäuseform sorgt für einen echt vertikal, kräftig geführten Luftstrahl. Kühlluft wird über einen Kanal dem Motor zugeführt

7 Baugrößen
über 100 Typen
Für einen Volumenstrom von max. 54.300 m³/h
Explosionsschutz gem. ATEX bis Ex II 2/2 G c IIB T4 (bis +40°C)
Baureihe DRVF max. Temp. +60 °C im Dauerbetrieb
Baureihe DRVF-H max. Temp. +120 °C im Dauerbetrieb, geeignet für Küchenabluft
Erfüllt VDI Richtlinie 2078 & 2052.

Anwendung

Anwendung

Abluft - Dachventilator
Frei ausblasend
Frei ansaugend bzw. saugseitig Rohrleitung
Geegnet für fetthaltige Küchenabluft

Beschreibung

Varianten

DRVF ( DS-Normmotor )
DRVF-SDV (DS-Nommotor, mit Schalldämmhaube)
DRVF-H (DS-Nommotor vom Förderstrom gekapstelt und fremdbelüftet )
DRVF-H-SDI (DS-Nommotor vom Förderstrom gekapstelt und fremdbelüftet, schallisoliert)
DRVF-H-SDV (DS-Nommotor vom Förderstrom gekapstelt und fremdbelüftet, mit Schalldämmhaube)

Zubehör

Volumenstrom-Messeinrichtung VME
Stahl-Glattdachsockel
Schalldämpfsockel
Schalldämpfhaube SDV (vertikal) mit Fremdbelüftung
Ausblasschalldämpfer SDI
selbsttätige Verschlussklappe
motorbetätigte Verschlussklappe
Elastische Stutzen
Gegenflansch
Potentialausgleich
Schutzgitter (saug- und druckseitig)
Klemmkasten
Reparaturschalter angebaut (Klemmkasten entfällt)
Isolierte Grundplatte
Kipprahmen für abklappbare Ausführung
Deflektorhaube SL 1000
Frequenzumrichter
silikonfreie Ausführung

Klassifizierung, Normen und Richtlinien

DRVFH & DRVFH-SDI VDI Richtlinie 2078 & 2052.

Ökobilanz
Für die Produktserie liegt eine Ökobilanz in Form einer durch einen Programmhalter geprüft und veröffentlichten Umweltproduktdeklaration (EPD) vor.

Technische Information

Schnellauslegung

DRVF-H Leistungsbereich 00241070_0

t = 20 °C
ρ = 1,2 kg/m³
① Totaldruckerhöhung
② Volumenstrom

Abmessungen und Gewichte

DRVF/DRVF-H 710

Abmessungen [mm]

①	ØD	□A	H	h	□A1	a	b	Ød	M*
250	638	560	695	40	460	175	87	14	6
315	638	560	695¹⁾	40	175	87	14	6	317
355	808	710	772	40	600	143	143	14	8
400	808	710	848	40	600	143	143	14	8
500	993	1000	923	40	880	197	197	18	8
630	1272	1000	1337	40	880	197	197	18	10
630XL	1500	1000	1337	40	880	197	197	18	10
710	1272	1160	1337	40	1040	265	195	18	10

* Anschlußflansche nach DIN 24154, Reihe 3. Ein Ansaugschutzgitter kann direkt an der Grundplatte bzw. an den Flanschen montiert werden.

¹⁾DRVF/DRVF-H 315/30-2 = 744

① Nenngröße

Detaillierte Auslegung

HIER KOMMEN SIE DIREKT ZUR AUSLEGUNG DES DRVF IM TROX X-FANS PRODUKTKONFIGURATOR.

Dort können Sie:

Für Ihren Volumenstrom, Druck und Einbauanordnung mit den gewünschten Zubehör den optimalen Ventilator auslegen
Bedarfsgerecht selektieren nach Leistungsbedarf, Schall, Baugröße Preis und Lieferzeit
Varianten und Zubehör werden auf Plausibilität geprüft.
Alle erforderlichen Dokumente (technische Spezifikation, Ausschreibungstext, Zertifikate, Zeichnungen usw.) für den konkret ausgelegten Ventilator runterladen bzw. per Mail verschicken

Zur Auslegung

Downloads

Zertifikate

EU-Konfirmitätserklärung

DE_K1_CE-Doku_Konform_TROX-X-FANS_20211213 Konformitätserklärung 1000 KB pdf
EU-Konfomitätserklärung

DE_K3_CE-Doku_Konform_TROX-X-FANS_20211213 Konformitätserklärung 1,2 MB pdf
EU-Konformitätserklärung

DE_K2_CE-Doku_Konform_TROX-X-FANS_20220520 Konformitätserklärung 460 KB pdf
Environmental Product Declaration DRVF-H

DRVF-H_EPD_2024_03_DE_en Environmental Product Declarations 420 KB pdf

Betriebsanleitungen

Betriebs- und Montageanleitung

1924912_01_MBW_DR_de 3,7 MB pdf
