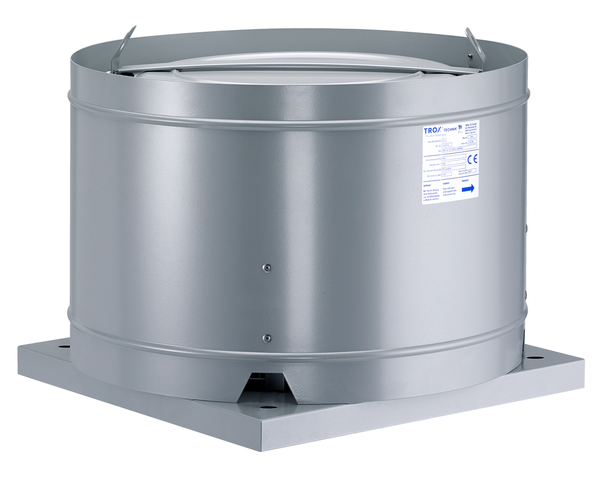

DRV-EC


00105715_0.

DRV-EC

Entlüftung von Gebäuden, Geschäftsräumen, Industriehallen.

Energieeffizient, drehzahlregelbar und geräuscharm durch EC-Technik. Bis zu 50% Energieeinsparung in der Praxis realisierbar

  • Kontrollierte Lüftung möglich (Grund- und Bedarfslüftung)
  • Optional mit Regelung (Konstantdruck oder Konstantvolumenstrom)
  • Einfache Installation und wartungsfreundlich
  • Hoher Wirkungsgrad auch bei Regelbetrieb
  • Drehzahl stufenlos einstellbar
  • Optimale Anpassung des Betriebspunktes an die Belange einer Anlage
  • einfaches Einregulieren der Anlage
  • Sowohl Volumenstrom- als auch Druckregelungeiner Anlage möglich
  • Reduktion von Betriebskosten
  • Längere Lebensdauer als konventionelle Motoren
  • Baugrößen
  • Volumenstrom V max. 18.000 m3/h
  • Totaldruckerhöhung p1 max. 580 Pa

Anwendung

Anwendung

  • Abluft - Dachventilator
  • Frei ausblasend
  • Frei ansaugend bzw. saugseitig Rohleitung

Beschreibung

Zubehör

  • Volumenstrom-Messeinrichtung VME
  • Stahl-Glattdachsockel
  • Schalldämpfsockel
  • selbsttätige Verschlussklappe ( optional wärmegedämmte Klappenflügel )
  • motorbetätigte Verschlussklappe
  • Elastische Stutzen
  • Gegenflansch
  • Potentialausgleich
  • Schutzgitter (saug- und druckseitig)
  • Klemmkasten
  • Isolierte Grundplatte
  • Kipprahmen für abklappbare Ausführung
  • silikonfreie Ausführung

Ökobilanz
Für die Produktserie liegt eine Ökobilanz in Form einer durch einen Programmhalter geprüft und veröffentlichten Umweltproduktdeklaration (EPD) vor.

Technische Information

Abmessungen und Gewichte

  • Abmessungen und Gewichte
Grundplatte DRV-B-EC
00228716_0


00228716_0
00228722_0

Abmessungen [mm]

① ØD □A H h □A1 Ød M

180

464

409

338

34

362

10

M6 x 3

250

494

557

408

40

460

14

M6 x 3

315-L

694

557

421

40

460

14

M8 x 4

315-H1

694

557

458

40

460

14

M8 x 4

315-H2

694

557

458

40

460

14

M8 x 4

355

861

706

511

40

600

14

M8 x 4

400

861

7706

524

40

600

14

M8 x 6

500-L

1116

995

586

40

880

18

M8 x 6

500-H

1116

995

586

40

880

18

M8 x 6

① Nenngröße


Detaillierte Auslegung

HIER KOMMEN SIE DIREKT ZUR AUSLEGUNG DES DRV-EC IM TROX X-FANS PRODUKTKONFIGURATOR.

Dort können Sie:

  • Für Ihren Volumenstrom, Druck und Einbauanordnung mit den gewünschten Zubehör den optimalen Ventilator auslegen
  • Bedarfsgerecht selektieren nach Leistungsbedarf, Schall, Baugröße Preis und Lieferzeit
  • Varianten und Zubehör werden auf Plausibilität geprüft.
  • Alle erforderlichen Dokumente (technische Spezifikation, Ausschreibungstext, Zertifikate, Zeichnungen usw.) für den konkret ausgelegten Ventilator runterladen bzw. per Mail verschicken

Zur Auslegung
