RZH

Radialventilatoren zur Ent- und Belüftung von Gebäuden

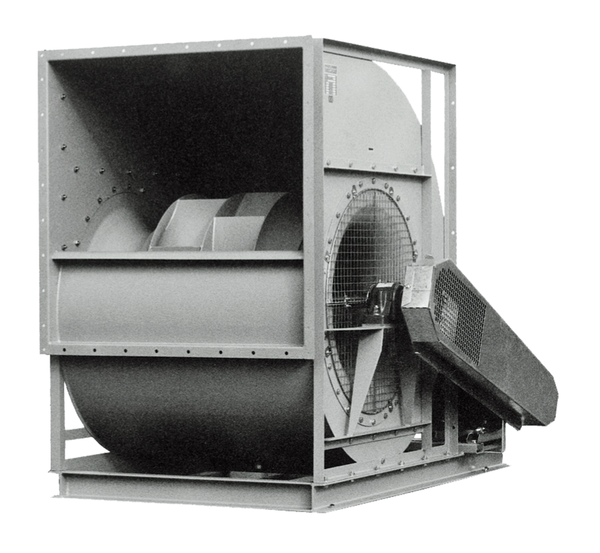

Hochleistungs-Laufrad aus Stahlblech mit rückwärts gekrümmten Schaufeln. Anströmdüse aerodynamisch optimiert. Für gleichbleibende Präzision der Laufräder sorgen Schweißroboter

  • 12 Baugrößen
  • Laufrad-Nenn-Ø 400-1400
  • Volumenstrom V max. 200000 m3/h
  • Totaldruckerhöhung p1 max. 3500 Pa
  • 4 Gehäusestellungen lieferbar (0°, 90°, 180°, 270°)

Anwendung

Anwendung

  • Lüftungsventilator für den Einbau in RLT-Geräte bzw. Klimakammern
  • frei ansaugend

Beschreibung

Varianten

  • Bauform R - 39 ( leichte Lagerung )
  • Bauform R - 38 ( schwere Lagerung )

Zubehör

  • Stoßimpuls-Lagerüberwachung STI
  • Gummi-Schwingungsdämpfer
  • Feder-Schwingungsdämpfer
  • Keilriemenantrieb
  • Keilriemenschutzkasten
  • Drehzalmessöffnung im Keiriemenschutzkasten
  • elastische Stutzen
  • Gegenflansch
  • Inspektionsklappe
  • Schmierleitung für Ventilatorlager
  • Schutzgitter (saugseitig)
  • Kondensatablaufstutzen
  • Reparaturschalter

Technische Information

Abmessungen und Gewichte

  • Abmessungen und Gewichte
RZH
00229182_0


00229182_0
00229188_0

Abmessungen [mm]

① A B C D E F F1 G H J K Ød ③

400

776

670

306

179

369

340

502

502

582

578

822

②

55

450

874

755

351

202

410

380

562

562

642

642

930

②

75

500

957

827

380

221

457

425

632

632

712

708

1050

②

100

560

1070

920

427

247

509

477

712

712

792

784

1080

②

125

560

1070

920

427

247

509

477

712

712

792

784

1180④

②

125

630

1211

1026

479

291

574

550

802

802

882

878

1200

②

160

630

1211

1026

479

291

574

550

802

802

882

878

1250 ④

②

160

710

1343

1152

539

313

647

600

899

899

983

984

1397

②

240

800

1505

1290

604

359

727

673

999

999

1083

1084

1497

②

290

900

1702

1443

674

407

811

755

1119

1119

1243

1224

1650

②

390

1000

1871

1577

746

438

894

848

1249

1249

1373

1364

1786

②

520

1120

2350

2072

974

813

1162

1002

-

1402

1522

1530

1750

②

855

1250

2625

2320

1088

911

1297

1122

-

1602

1728

1730

1969

②

1200

1400

1930

2600

1218

1023

1455

1252

-

1802

1928

1970

2240

②

1890

① Nenngröße •

② wird auftragsbezogen festgelegt •

③ Gewicht ohne Motor, Grundrahmen und Keilriementrieb (ca.) [kg]

④ spiegelbildliche Gehäusestellung


Detaillierte Auslegung

HIER KOMMEN SIE DIREKT ZUR AUSLEGUNG DES RZH IM TROX X-FANS PRODUKTKONFIGURATOR.

Dort können Sie:

  • Für Ihren Volumenstrom, Druck und Einbauanordnung mit den gewünschten Zubehör den optimalen Ventilator auslegen
  • Bedarfsgerecht selektieren nach Leistungsbedarf, Schall, Baugröße Preis und Lieferzeit
  • Varianten und Zubehör werden auf Plausibilität geprüft.
  • Alle erforderlichen Dokumente (technische Spezifikation, Ausschreibungstext, Zertifikate, Zeichnungen usw.) für den konkret ausgelegten Ventilator runterladen bzw. per Mail verschicken

Zur Auslegung

Downloads

Zertifikate

  • EU-Konfomitätserklärung
