ERV 23/1.0

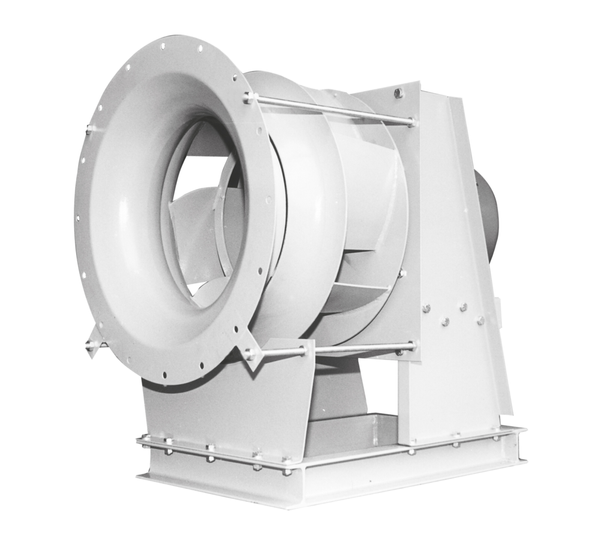

Radialventilatoren für industrielle Trocknungsanlagen und andere Anwendungen

Anströmdüse geeicht als Messorgan für Volumenstrommessungen. Die Kennlinien haben einen steilen stabilen Verlauf mit breitem Auslegungsbereich bei hohem Wirkungsgradverlauf. Gesamt-Schallleistung der Freilaufenden Radialventilatoren liegt um durchschnittlich 5 dB unter dem Wert von zweiseitig saugenden Gehäuseventilatoren mit vergleichbaren Strömungsquerschnitten

19 Baugrößen
Laufrad-Nenn-Ø 200 - 1600 mm
Volumenstrom V max. 140.000 m3/h
stat. Druckdifferenz ps max. 3.150 Pa
Spitzenwirkungsgrade von 76%
Aufgrund hoher Lieferziffer ist der Ventilator über eine große Volumenstrombandbreite mit hohen Wirkungsgraden einsetzbar
Laufrad auch geeignet für den Einbau in Trockner bis Fördertemperatur +250°C
in Verbindung mit Einbauzarge (Motor außerhalb Förderstrom)

Anwendung

Anwendung

Lüftungsventilator für den Einbau in RLT-Geräte bzw. Klimakammern.
Frei ansaugend.
Einbau horizontal oder vertikal möglich

Beschreibung

Varianten

Horizontaler Einbau: ERV 23/1.0 & 23/1.2-FU-H
Vertikaler Einbau: ERV 23/1.0 & 23/1.2-FL-VA/VB

Zubehör

Volumenstrom-Messeinrichtung VME
Elastische Stutzen (saugseitig)
Gegenflansch (saugseitig)
Schutzgitter (saugseitig)
Feder-Schwingungsdämpfer
Gummi-Schwingungsdämpfer
Frequenzumrichterr

Technische Information

Abmessungen und Gewichte

BVERV / ERV

Abmessungen [mm]

①	Ø A	H	C	Ødi.L.	ca. E	F	G	b	ca. J	K	L	Øk	② z x Ød
200	255	225	290	205	520	259	141	180	353	240	400	235	6	7
224	279	225	290	228	596	259	157	180	365	240	400	259	6	7
250	306	250	290	256	617	258	179	180	403	240	420	286	6	7
280	348	250	290	288	639	260	202	180	426	240	420	322	8	10
315	386	285	350	322	710	310	220	180	478	285	500	356	8	10
355	425	320	350	361	733	310	249	180	533	285	500	395	8	10
400	468	360	435	404	860	410	270	180	594	385	675	438	12	10
450	517	400	435	453	895	410	308	180	650	385	675	487	12	10
500	571	450	435	507	940	415	345	180	736	385	705	541	12	10
560	643	530	480	569	998	430	389	180	852	405	730	605	16	12
630	712	570	480	638	1046	430	436	180	926	405	730	674	16	12
710	814	640	480	714	1186	510	496	180	1047	475	900	775	16	14
800	904	715	600	804	1240	510	550	180	1167	475	1000	861	24	14
900	1004	800	650	904	1478	680	618	180	1302	645	1150	958	24	14
1000	1105	900	650	1005	1545	680	685	180	1453	645	1115	1067	24	14
1120	1125	1000	780	1005	1679	740	734	205	1553	710	1350	1067	27	14
1250	1245	1125	780	1125	1788	745	838	205	1755	710	1450	1200	32	18
1400	1385	1260	880	1255	2040	875	960	205	1948	815	1775	1337	32	18
1600	⊗	⊗	⊗	⊗	⊗	⊗	⊗	⊗	⊗	⊗	⊗	⊗	⊗	⊗

① Nenngröße; bei schwingungsgedämpfter Aufstellung ist bei verschiedenen Baugrößen ein Verlängerungsschacht erforderlich •

② Lochzahl z x Ød •

⊗ auf Anfrage

Detaillierte Auslegung

HIER KOMMEN SIE DIREKT ZUR AUSLEGUNG DES ERV IM TROX X-FANS PRODUKTKONFIGURATOR.

Dort können Sie:

Für Ihren Volumenstrom, Druck und Einbauanordnung mit den gewünschten Zubehör den optimalen Ventilator auslegen
Bedarfsgerecht selektieren nach Leistungsbedarf, Schall, Baugröße Preis und Lieferzeit
Varianten und Zubehör werden auf Plausibilität geprüft.
Alle erforderlichen Dokumente (technische Spezifikation, Ausschreibungstext, Zertifikate, Zeichnungen usw.) für den konkret ausgelegten Ventilator runterladen bzw. per Mail verschicken
