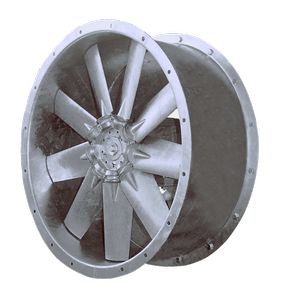

Axialventilatoren

• Frequenzumrichterbetrieb auch im Entrauchungsfall zugelassen. Somit ideal für Mehrbereichsanlagen (ab Ventilator NG 630 und Motorbaugröße 132)
• Aufgrund hoher zugelassener Umfangsgeschwindigkeiten große Volumenströme mit kleinen Nenndurchmessern realisierbar
• Pulverbeschichtung in allen RAL-Farbtönen möglich
• Aufstellung in der Brandzone bei bauseitigem Kühlsystem möglich.
• Optimierte Nachleitwerke zur Erhöhung der Druckziffern
• geräuscharmer Betrieb durch kleine Umfangsgeschwindigkeiten und somit hohe Druckzahlen
• 11 Baugrößen
• Laufrad -Nenn-Ø 450-1800 mm (F600)
• Laufrad -Nenn-Ø 315-2000 mm (F400)
• Volumenstrom V max. 250.000 m³/h
• Totaldruckerhöhung pt max 3.000

• Zur Aufstellung in der Brandzone ohne zusätzliche Kühlung.
• Geräuscharmer Betrieb durch kleine Umfangsgeschwindigkeiten und hohe Druckzahlen.
• Optimierte Nachleitwerke zur Erhöhung der Druckziffern.
• Durch stufenlose Verstellung der Laufradschaufeln ohne Demontage des Laufrades weitgehende Anpassung an den jeweiligen Betriebspunkt und nachträgliche Korrekturen im Rahmen der Motorleistung möglich (bei der Temperaturklasse F400 sind die Laufradschaufeln nicht verstellbar).
• Durch variabel gestaltbare Anzahl der Schaufel (6 / 9 /12), wird der jeweils gewünschte Betriebspunkt wirkungsgradoptimiert.
• 15 Baugrößen
• Laufrad -Nenndurchmesser 315 - 1600 mm
• Volumenstrom max. 250.000 m³/h
• Totaldruck max. 4.500 Pa
• Gehäuse in allen RAL-Farbtönen lieferbar

• Zur Aufstellung in der Brandzone ohne zusätzliche Kühlung.
• Geräuscharmer Betrieb durch kleine Umfangsgeschwindigkeiten wegen hoher Druckziffer.
• Optimiertes Nachleitwerk zur Erhöhung der Druckziffern.
• Durch stufenlose Verstellung der Laufradschaufeln ohne Demontage des Laufrades weitgehende Anpassung an den jeweiligen Betriebspunkt und nachträgliche Korrekturen im Rahmen der Motorleistung möglich (bei der Temperaturklasse F400 sind die Laufradschaufeln nicht verstellbar).
• Durch variabel gestaltbare Anzahl der Schaufel (6 / 9 /12), wird der jeweils gewünschte Betriebspunkt wirkungsgradoptimiert.
• Aluminiumlaufrad Laufrad - Nenndurchmesser 315 - 1600 mm
  Volumenstrom max. 250.000 m³ /h
  Totaldruck max. 2.500 Pa
  15 Baugrößen
• Gehäuse in allen RAL-Farbtönen lieferbar

Kompakte Bauweise für den Einbau selbst bei beengten Raumverhältnissen.

Gehäuse in allen RAL-Farbtönen lieferbar

• 10 Baugrößen
• Laufrad -Nenndurchmesser 315 - 1600 mm
• Volumenstrom bis 250.000 m³/h
• Totaldruckerhöhung max. 1.800 Pa

Kompakte Bauweise für den Einbau selbst bei beengten Raumverhältnissen.

Das Laufrad – Leicht und leistungsstark!

• 9 Schaufeln, 1 Kegelstumpfnabe im Nabenverhältnis 0,27
• CFD-unterstützte Schaufelkonstruktion
• Strömungsoptimierte Kegelstumpfnabe
• Gewichtsoptimierung mittels FEM
• Wirkungsgrad bis 70%
• Reversierbarkeit bis 96%
• Frequenzumrichterbetrieb auch während der Entrauchung
• Gehäuse in allen RAL-Farbtönen lieferbar
• 17 Baugrößen
• Laufrad-Nenn-Ø 315-2.000 mm
• Volumenstrom V max. 315.000 m³/h
• Totaldruckerhöhung Δpt max. 1.200 Pa

Kompakte Bauweise für den Einbau selbst bei beengten Raumverhältnissen.

Das Laufrad – Leicht und Leistungsstark!

• 9 Schaufeln, 1 Kegelstumpfnabe im Nabenverhältnis 0,27
• CFD-unterstützte Schaufelkonstruktion
• Strömungsoptimierte Kegelstumpfnabe
• Gewichtsoptimierung mittels FEM

• Gehäuse in allen RAL-Farbtönen lieferbar
• 17 Baugrößen
• Laufrad-Nenn-Ø 315-2.000 mm
• Volumenstrom V max. 315.000 m³/h
• Totaldruckerhöhung Δpt max. 1200 Pa
