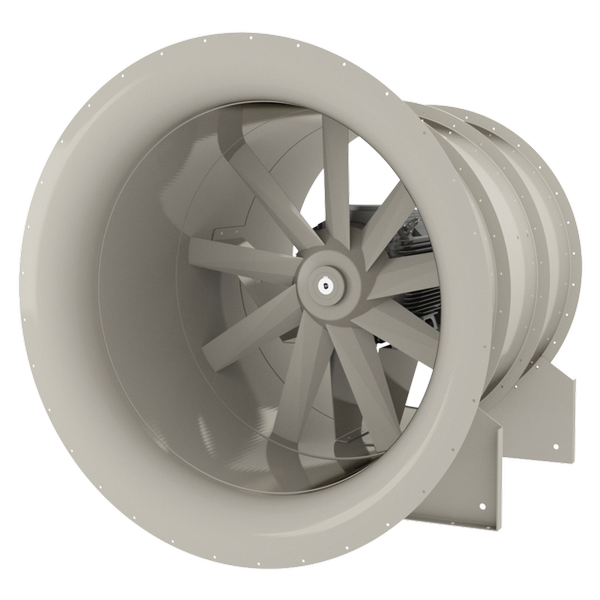

BVAXO 9/27

Zur Förderung von Rauchgasen Temperaturklasse F400

Kompakte Bauweise für den Einbau selbst bei beengten Raumverhältnissen.

Das Laufrad – Leicht und Leistungsstark!

9 Schaufeln, 1 Kegelstumpfnabe im Nabenverhältnis 0,27
CFD-unterstützte Schaufelkonstruktion
Strömungsoptimierte Kegelstumpfnabe
Gewichtsoptimierung mittels FEM
Gehäuse in allen RAL-Farbtönen lieferbar
17 Baugrößen
Laufrad-Nenn-Ø 315-2.000 mm
Volumenstrom V max. 315.000 m³/h
Totaldruckerhöhung Δpt max. 1200 Pa

Allgemeine Informationen

Anwendung

Zur Aufstellung inner- und außerhalb der Brandzone
Geeignet für freien Ansaug- / Ausblas bzw. für Rohrleitungseinabu in horizontaler und vertikaler Bauform
Doppelfunktion Entrauchung & Lüftung
Horizontale und vertikale Aufstellung

Besondere Merkmale

9 Schaufeln, 1 Kegelstumpfnabe im Nabenverhältnis 0,27
CFD-unterstützte Schaufelkonstruktion
Strömungsoptimierte Kegelstumpfnabe
Gewichtsoptimierung mittels FEM
Wirkungsgrad bis 70%
Frequenzumrichterbetrieb auch während der Entrauchung

Nenngrößen

315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000

Varianten

Horizontaler und vertikaler Einbau
Schall- und Wärmeisolierung
Freier Ansaug / Ausblas, Rohranschluss

Ausführung

Oberfläche pulverbeschichtet, RAL 7030
Oberfläche pulverbeschichtet, Sonder RAL-Töne
Verzinkte Oberfläche
Oberflächenschutz bis C5 möglich

Bauteile und Eigenschaften

Inbetriebnahmebereiter Ventilator, bestehend aus mechanischen und elektrischen Bauteilen
Dokumentation der Daten auf Typenschild auf dem Gerät
Luftrichtung auf dem Gerät angegeben

Zubehör

Ventilator-Diagnosesystem VD
Volumenstrom-Messeinrichtung VME
Stoßimpuls-Lagerüberwachung STI
Schall- und Wärmeisolierung
Wetterschutzdach für Schall- und Wärmeisolierung
Rundschalldämpfer TSR (saug- und druckseitig)
Verlängerungsschacht
Inspektionsklappe
selbsttätige Verschlussklappe
Elastische Stutzen
Gegenflansch
Potentialausgleich
Anströmdüse
Schutzgitter (saug- und druckseitig)
Diffusor
Ausblasrohr mit Schutzgitter
Wandplatte
Jalousiekasten
Schachtfüße
Pratzen (zur vertikalen Montage)
Feder-Schwingungsdämpfer
Reparaturschalter lose (für Montage außerhalb Brandraum)
Winkelring mit Mauerfedern (saug- und druckseitig)
silikonfreie Ausführung
Abluft- und Entrauchungssteuerung
Oberflächenschutz Pulverbeschichtet und/oder
feuerverzinkt in Korrosionsschutzkategorie C2-C5M

Konstruktionsmerkmale

Rundes Gehäuse
Flansch nach DIN 24154-3
Vertikale und horizontale Bauart

Bauteile und Eigenschaften

Inbetriebnahmebereiter Ventilator, bestehend aus mechanischen und elektrischen Bauteilen
Dokumentation der Daten auf Typenschild auf dem Gerät
Luftrichtung auf dem Gerät angegeben

Klassifizierung, Normen und Richtlinien

Temperatur-/Zeitklassifizierung gemäß EN 12101 – Teil 3

2006/42/EG Maschinenrichtlinie
2014/35/EU Niederspannungsrichtlinie
2014/30/EU EU-Richtlinie Elektromagnetische Verträglichkeit
2011/65/EU EU-Richtlinie RoHS

Technische Daten

Nenngröße 315 mm – 2000 mm
Motorbaugrößen 90 bis 315 (158 kW)
Volumenströme über 250.000 m³/h
Druckdifferenz bis zu 1000 Pa
70% Spitzenwirkungsgrad
Lüftung und Entrauchung:
Zertifiziert nach EN 12101-3 auch mit FU
F400 400°C 120 Minuten
F300 300°C 60 Minuten

Technische Information

Schnellauslegung

BVAXR 9/27 Leistungsbereich

Der Ventilator dient ausschließlich der Förderung von Luft und Transport von Brandgasen gemäß Temperatur-/Zeitklasse des Ventilators.

Nicht für ATEX-Anwendungen geeignet.

Ausschreibungstext

Entrauchungsaxialventilator Typ BVAXO 9/27/800 M-D Für die Förderung von Rauchgasen der Temperaturklasse F300/F400.

Mit DoP / BVAXO 9/27 - F300/F400 / 002, gemäß EN 12101-T3. Luftrichtung über Motor drückend, mit direktem Antrieb Für Aufstellung innerhalb und außerhalb der Brandzone geeignet.

Axialventilator bestehend aus:

Schachtgehäuse in geschweißter Stahlblechausführung mit gebohrten Flanschen nach DIN 24154 - Reihe 3, dem im Brandgasstrom angeordneten Spezialmotor, verdrahtet mit dem aussenliegenden temperaturbeständigen Klemmenkasten.

Oberflächenschutz: Pulverbeschichtung RAL 7030

Meridianbeschleunigtes Laufrad in gekanteter Stahlblech-Ausführung mit 9 Schaufeln, mit Kegelstumpfnabe, dynamisch gewuchtet, ISO 1940, Gütestufe G 6,3, aufgesetzt auf den Motorwellenstumpf des Drehstrom-Normmotors.

Mit angebautem Klemmenkasten.

Einbauanordnung druckseitig: Rohrleitung 2,5 D

In Verbindung mit dem TROX X-FANS Frequenzumrichter auch im Entrauchungsfall stufenlos regelbar.

Abmessungen und Gewichte

BVAXO 9/27 Seitenansicht

Abmessungen [mm]
NG	②	Ødi.L	Øk	ØD	zxd	L	Mmax
315	71-80	320	356	386	8 x 9,5	150	265
400	71-90	401	438	468	12 x 9,5	188	348
400*¹	100	401	438	468	12 x 9,5	376	390
500	80-100	504	541	571	12 x 9,5	225	570
500*¹	90-132	504	541	571	12 x 9,5	450	451
630	90-112	634	674	712	16 x 11,5	286	595
630*¹	132	634	674	712	16 x 11,5	572	575
800	100-132	797	837	875	24 x 11,5	350	760
800*¹	160	797	837	875	24 x 11,5	700	810
1000	132-180	1003	1043	1081	24 x 11,5	415	730
1000*¹	200	1003	1043	1081	24 x 11,5	830	770
1120	132-200	1124	1174	1214	24 x 11,5	450	825
1250	160-225	1261	1311	1351	24 x 11,5	500	⊗
1250*¹	150-280	1261	1311	1351	24 x 11,5	1000	⊗
1400	180-225	1415	1465	1545	24 x 11,5	560	⊗
1400*¹	250-315	1415	1465	1545	24 x 11,5	1120	⊗
1600	180-225	1587	1637	1717	32 x 11,5	630	⊗
1600*¹	250-315	1587	1637	1717	32 x 11,5	1260	⊗

*¹) bei schwingungsgedämpfter Aufstellung ist bei verschiedenen Baugrößen ein Verlängerungsschacht erforderlich

② Motorbaugröße Bauform B3

⊗ Auf Anfrage

Detaillierte Auslegung

HIER KOMMEN SIE DIREKT ZUR AUSLEGUNG DES BVAXO 9/27 IM TROX X-FANS PRODUKTKONFIGURATOR.

Dort können Sie:

Für Ihren Volumenstrom, Druck und Einbauanordnung mit den gewünschten Zubehör den optimalen Ventilator auslegen
Bedarfsgerecht selektieren nach Leistungsbedarf, Schall, Baugröße Preis und Lieferzeit
Varianten und Zubehör werden auf Plausibilität geprüft.
Alle erforderlichen Dokumente (technische Spezifikation, Ausschreibungstext, Zertifikate, Zeichnungen usw.) für den konkret ausgelegten Ventilator runterladen bzw. per Mail verschicken

Zur Auslegung
